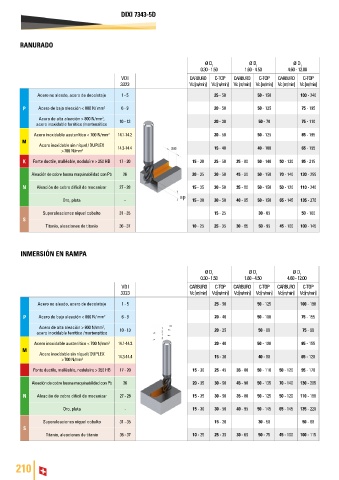

Page 212 - DC_SWISS(Catalogue_TM_ES-EN)
P. 212
DIXI 7343-5D
RANURADO
ø D 1 ø D 1 ø D 1
0.30 - 1.50 1.60 - 4.50 4.60 - 12.00
VDI CARBURO C-TOP CARBURO C-TOP CARBURO C-TOP
3323 Vc [m/min] Vc [m/min] Vc [m/min] Vc [m/min] Vc [m/min] Vc [m/min]
Acero no aleado, acero de decoletaje 1 - 5 25 - 50 50 - 150 100 - 240
P Acero de baja aleación < 800 N/ mm 2 6 - 9 20 - 50 50 - 125 75 - 195
Acero de alta aleación > 800 N/mm ,
2
acero inoxidable ferrítico /martensítico 10 - 13 20 - 30 50 - 70 75 - 110
Acero inoxidable austenítico < 700 N/mm 2 14.1-14.2 20 - 50 50 - 125 85 - 195
M
Acero inoxidable sin níquel / DUPLEX 14.3-14.4 15 - 40 40 - 100 65 - 155
> 700 N/mm 2
K Fonte ductile, malléable, nodulaire > 250 HB 17 - 20 15 - 30 25 - 50 35 - 80 50 - 140 50 - 120 95 - 215
Aleación de cobre buena maquinabilidad con Pb 26 20 - 35 30 - 50 45 - 90 50 - 150 70 - 140 130 - 255
N Aleación de cobre difícil de mecanizar 27 - 28 15 - 35 30 - 50 35 - 80 50 - 150 50 - 120 110 - 240
Oro, plata - 15 - 30 30 - 50 40 - 95 50 - 150 65 - 145 135 - 270
Superaleaciones níquel cobalto 31 - 35 15 - 25 30 - 65 50 - 100
S
Titanio, aleaciones de titanio 36 - 37 10 - 25 25 - 35 30 - 65 50 - 95 45 - 100 100 - 145
INMERSIÓN EN RAMPA
ø D 1 ø D 1 ø D 1
0.30 - 1.50 1.60 - 4.50 4.60 - 12.00
VDI CARBURO C-TOP CARBURO C-TOP CARBURO C-TOP
3323 Vc [m/min] Vc [m/min] Vc [m/min] Vc [m/min] Vc [m/min] Vc [m/min]
Acero no aleado, acero de decoletaje 1 - 5 25 - 50 50 - 125 100 - 190
P Acero de baja aleación < 800 N/ mm 2 6 - 9 20 - 40 50 - 100 75 - 155
Acero de alta aleación > 800 N/mm ,
2
acero inoxidable ferrítico /martensítico 10 - 13 20 - 25 50 - 60 75 - 90
Acero inoxidable austenítico < 700 N/mm 2 14.1-14.2 20 - 40 50 - 100 85 - 155
M
Acero inoxidable sin níquel / DUPLEX 14.3-14.4 15 - 30 40 - 80 65 - 120
> 700 N/mm 2
Fonte ductile, malléable, nodulaire > 250 HB 17 - 20 15 - 30 25 - 45 35 - 80 50 - 110 50 - 120 95 - 170
Aleación de cobre buena maquinabilidad con Pb 26 20 - 35 30 - 50 45 - 90 50 - 135 70 - 140 130 - 205
N Aleación de cobre difícil de mecanizar 27 - 28 15 - 35 30 - 50 35 - 80 50 - 125 50 - 120 110 - 190
Oro, plata - 15 - 30 30 - 50 40 - 95 50 - 145 65 - 145 135 - 220
Superaleaciones níquel cobalto 31 - 35 15 - 20 30 - 50 50 - 80
S
Titanio, aleaciones de titanio 36 - 37 10 - 25 25 - 35 30 - 65 50 - 75 45 - 100 100 - 115
210
