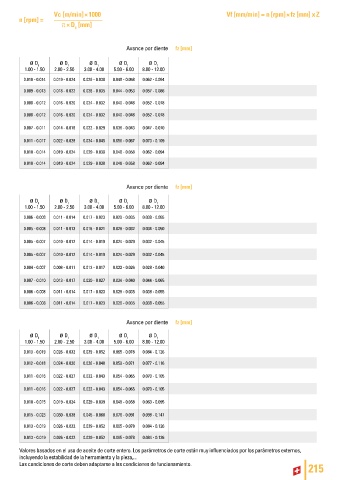

Page 217 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
1.00 - 1.50 2.00 - 2.50 3.00 - 4.00 5.00 - 6.00 8.00 - 12.00

0.010 - 0.014 0.019 - 0.024 0.029 - 0.038 0.048 - 0.058 0.062 - 0.094
0.009 - 0.013 0.018 - 0.022 0.026 - 0.035 0.044 - 0.053 0.057 - 0.086

0.008 - 0.012 0.016 - 0.020 0.024 - 0.032 0.040 - 0.048 0.052 - 0.078
0.008 - 0.012 0.016 - 0.020 0.024 - 0.032 0.040 - 0.048 0.052 - 0.078

0.007 - 0.011 0.014 - 0.018 0.022 - 0.029 0.036 - 0.043 0.047 - 0.070

0.011 - 0.017 0.022 - 0.028 0.034 - 0.045 0.056 - 0.067 0.073 - 0.109

0.010 - 0.014 0.019 - 0.024 0.029 - 0.038 0.048 - 0.058 0.062 - 0.094
0.010 - 0.014 0.019 - 0.024 0.029 - 0.038 0.048 - 0.058 0.062 - 0.094

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
1.00 - 1.50 2.00 - 2.50 3.00 - 4.00 5.00 - 6.00 8.00 - 12.00
0.006 - 0.008 0.011 - 0.014 0.017 - 0.023 0.029 - 0.035 0.038 - 0.055

0.005 - 0.008 0.011 - 0.013 0.016 - 0.021 0.026 - 0.032 0.034 - 0.050
0.005 - 0.007 0.010 - 0.012 0.014 - 0.019 0.024 - 0.029 0.032 - 0.045

0.005 - 0.007 0.010 - 0.012 0.014 - 0.019 0.024 - 0.029 0.032 - 0.045

0.004 - 0.007 0.008 - 0.011 0.013 - 0.017 0.022 - 0.026 0.028 - 0.040

0.007 - 0.010 0.013 - 0.017 0.020 - 0.027 0.034 - 0.040 0.044 - 0.065
0.006 - 0.008 0.011 - 0.014 0.017 - 0.023 0.029 - 0.035 0.038 - 0.055

0.006 - 0.008 0.011 - 0.014 0.017 - 0.023 0.029 - 0.035 0.038 - 0.055

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
1.00 - 1.50 2.00 - 2.50 3.00 - 4.00 5.00 - 6.00 8.00 - 12.00
0.013 - 0.019 0.026 - 0.032 0.039 - 0.052 0.065 - 0.078 0.084 - 0.126

0.012 - 0.018 0.024 - 0.030 0.036 - 0.048 0.059 - 0.071 0.077 - 0.116

0.011 - 0.016 0.022 - 0.027 0.032 - 0.043 0.054 - 0.065 0.070 - 0.105

0.011 - 0.016 0.022 - 0.027 0.032 - 0.043 0.054 - 0.065 0.070 - 0.105

0.010 - 0.015 0.019 - 0.024 0.029 - 0.039 0.049 - 0.058 0.063 - 0.095
0.015 - 0.023 0.030 - 0.038 0.045 - 0.060 0.076 - 0.091 0.098 - 0.147

0.013 - 0.019 0.026 - 0.032 0.039 - 0.052 0.065 - 0.078 0.084 - 0.126
0.013 - 0.019 0.026 - 0.032 0.039 - 0.052 0.065 - 0.078 0.084 - 0.126

Valores basados en el uso de aceite de corte entero. Los parámetros de corte están muy influenciados por los parámetros externos,
incluyendo la estabilidad de la herramienta y la pieza,...
Las condiciones de corte deben adaptarse a las condiciones de funcionamiento.
215
