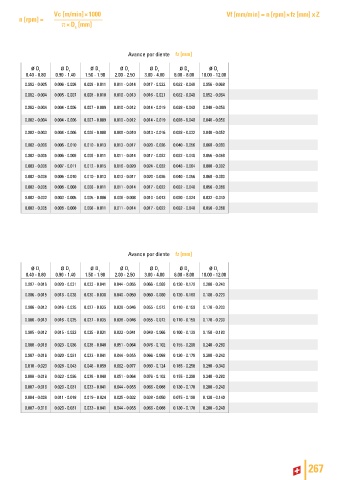

Page 269 - DC_SWISS(Catalogue_TM_ES-EN)

Vc [m/min] × 1000 Vf [mm/min] = n [rpm] × fz [mm] x Z
n [rpm] =
π × D [mm]
1

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.40 - 0.80 0.90 - 1.40 1.50 - 1.90 2.00 - 2.50 3.00 - 4.00 6.00 - 8.00 10.00 - 12.00
0.002 - 0.005 0.006 - 0.008 0.008 - 0.011 0.011 - 0.014 0.017 - 0.022 0.032 - 0.048 0.056 - 0.068
0.002 - 0.004 0.005 - 0.007 0.008 - 0.010 0.010 - 0.013 0.016 - 0.021 0.032 - 0.040 0.052 - 0.064

0.002 - 0.004 0.004 - 0.006 0.007 - 0.009 0.010 - 0.012 0.014 - 0.019 0.028 - 0.040 0.048 - 0.056

0.002 - 0.004 0.004 - 0.006 0.007 - 0.009 0.010 - 0.012 0.014 - 0.019 0.028 - 0.040 0.048 - 0.056
0.002 - 0.003 0.004 - 0.006 0.006 - 0.008 0.008 - 0.010 0.013 - 0.016 0.028 - 0.032 0.040 - 0.052

0.002 - 0.006 0.006 - 0.010 0.010 - 0.013 0.013 - 0.017 0.020 - 0.026 0.040 - 0.056 0.068 - 0.080
0.002 - 0.005 0.006 - 0.008 0.008 - 0.011 0.011 - 0.014 0.017 - 0.022 0.032 - 0.048 0.056 - 0.068

0.003 - 0.006 0.007 - 0.011 0.012 - 0.015 0.016 - 0.020 0.024 - 0.032 0.048 - 0.064 0.080 - 0.092
0.002 - 0.006 0.006 - 0.010 0.010 - 0.013 0.013 - 0.017 0.020 - 0.026 0.040 - 0.056 0.068 - 0.080
0.002 - 0.005 0.006 - 0.008 0.008 - 0.011 0.011 - 0.014 0.017 - 0.022 0.032 - 0.048 0.056 - 0.068

0.002 - 0.002 0.003 - 0.005 0.005 - 0.006 0.006 - 0.008 0.010 - 0.013 0.020 - 0.024 0.032 - 0.040
0.002 - 0.005 0.006 - 0.008 0.008 - 0.011 0.011 - 0.014 0.017 - 0.022 0.032 - 0.048 0.056 - 0.068

Avance por diente fz [mm]

ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1 ø D 1
0.40 - 0.80 0.90 - 1.40 1.50 - 1.90 2.00 - 2.50 3.00 - 4.00 6.00 - 8.00 10.00 - 12.00
0.007 - 0.016 0.020 - 0.031 0.033 - 0.041 0.044 - 0.055 0.066 - 0.088 0.130 - 0.170 0.200 - 0.240
0.006 - 0.015 0.018 - 0.028 0.030 - 0.038 0.040 - 0.050 0.060 - 0.080 0.120 - 0.160 0.180 - 0.220

0.006 - 0.013 0.016 - 0.025 0.027 - 0.035 0.036 - 0.046 0.055 - 0.072 0.110 - 0.150 0.170 - 0.200

0.006 - 0.013 0.016 - 0.025 0.027 - 0.035 0.036 - 0.046 0.055 - 0.072 0.110 - 0.150 0.170 - 0.200
0.005 - 0.012 0.015 - 0.023 0.025 - 0.031 0.033 - 0.041 0.049 - 0.066 0.100 - 0.130 0.150 - 0.180

0.008 - 0.019 0.023 - 0.036 0.038 - 0.048 0.051 - 0.064 0.076 - 0.102 0.155 - 0.200 0.240 - 0.280
0.007 - 0.016 0.020 - 0.031 0.033 - 0.041 0.044 - 0.055 0.066 - 0.088 0.130 - 0.170 0.200 - 0.240

0.010 - 0.023 0.028 - 0.043 0.046 - 0.059 0.062 - 0.077 0.093 - 0.124 0.185 - 0.250 0.290 - 0.340
0.008 - 0.019 0.023 - 0.036 0.038 - 0.048 0.051 - 0.064 0.076 - 0.102 0.155 - 0.200 0.240 - 0.280
0.007 - 0.016 0.020 - 0.031 0.033 - 0.041 0.044 - 0.055 0.066 - 0.088 0.130 - 0.170 0.200 - 0.240
0.004 - 0.009 0.011 - 0.018 0.019 - 0.024 0.025 - 0.032 0.038 - 0.050 0.075 - 0.100 0.120 - 0.140

0.007 - 0.016 0.020 - 0.031 0.033 - 0.041 0.044 - 0.055 0.066 - 0.088 0.130 - 0.170 0.200 - 0.240

267
