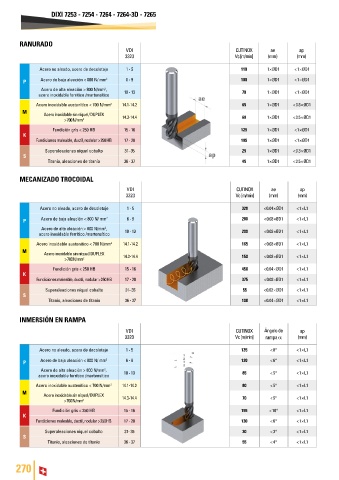

Page 272 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 7253 - 7254 - 7264 - 7264-3D - 7265

RANURADO
VDI CUTINOX ae ap
3323 Vc [m/min] (mm) (mm)
Acero no aleado, acero de decoletaje 1 - 5 110 1 × ØD1 < 1 × ØD1

P Acero de baja aleación < 800 N/ mm 2 6 - 9 100 1 × ØD1 < 1 × ØD1
Acero de alta aleación > 800 N/mm ,
2
acero inoxidable ferrítico /martensítico 10 - 13 70 1 × ØD1 < 1 × ØD1
Acero inoxidable austenítico < 700 N/mm 2 14.1-14.2 65 1 × ØD1 < 0.8 × ØD1
M Acero inoxidable sin níquel / DUPLEX
> 700 N/mm 2 14.3-14.4 60 1 × ØD1 < 0.5 × ØD1
Fundición gris < 250 HB 15 - 16 125 1 × ØD1 < 1 × ØD1
K
Fundiciones maleable, ductil, nodular > 250 HB 17 - 20 105 1 × ØD1 < 1 × ØD1
Superaleaciones níquel cobalto 31- 35 25 1 × ØD1 < 0.3 × ØD1
S
Titanio, aleaciones de titanio 36 - 37 45 1 × ØD1 < 0.5 × ØD1

MECANIZADO TROCOIDAL

VDI CUTINOX ae ap
3323 Vc [m/min] (mm) (mm)

Acero no aleado, acero de decoletaje 1 - 5 320 < 0.04 × ØD1 < 1 × L1

P Acero de baja aleación < 800 N/ mm 2 6 - 9 280 < 0.03 ×ØD1 < 1 × L1
2
Acero de alta aleación > 800 N/mm ,
acero inoxidable ferrítico /martensítico 10 - 13 200 < 0.03 ×ØD1 < 1 × L1
Acero inoxidable austenítico < 700 N/mm 2 14.1-14.2 165 < 0.03 ×ØD1 < 1 × L1
M Acero inoxidable sin níquel / DUPLEX
> 700 N/mm 2 14.3-14.4 150 < 0.03 ×ØD1 < 1 × L1
Fundición gris < 250 HB 15 - 16 450 < 0.04 × ØD1 < 1 × L1
K
Fundiciones maleable, ductil, nodular > 250 HB 17 - 20 375 < 0.03 ×ØD1 < 1 × L1
Superaleaciones níquel cobalto 31- 35 55 < 0.02 × ØD1 < 1 × L1
S
Titanio, aleaciones de titanio 36 - 37 100 < 0.04 × ØD1 < 1 × L1

INMERSIÓN EN RAMPA

VDI CUTINOX Ángolo de ap
3323 Vc [m/min] rampa α (mm)

Acero no aleado, acero de decoletaje 1 - 5 135 < 8° < 1 × L1

P Acero de baja aleación < 800 N/ mm 2 6 - 9 120 < 6° < 1 × L1
Acero de alta aleación > 800 N/mm ,
2
acero inoxidable ferrítico /martensítico 10 - 13 85 < 5° < 1 × L1
Acero inoxidable austenítico < 700 N/mm 2 14.1-14.2 80 < 5° < 1 × L1
M Acero inoxidable sin níquel / DUPLEX
> 700 N/mm 2 14.3-14.4 70 < 5° < 1 × L1
Fundición gris < 250 HB 15 - 16 155 < 10° < 1 × L1
K
Fundiciones maleable, ductil, nodular > 250 HB 17 - 20 130 < 6° < 1 × L1
Superaleaciones níquel cobalto 31- 35 30 < 3° < 1 × L1
S
Titanio, aleaciones de titanio 36 - 37 55 < 4° < 1 × L1

270
