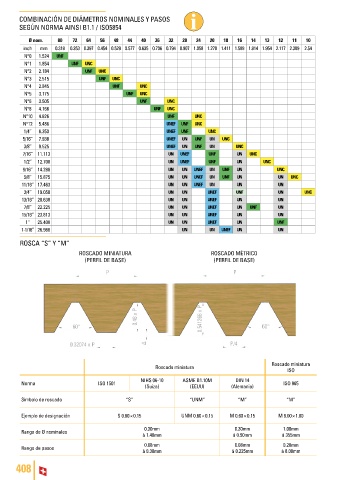

COMBINACIÓN DE DIÁMETROS NOMINALES Y PASOS
SEGÚN NORMA AINSI B1.1 / ISO5854
Ø nom. 80 72 64 56 48 44 40 36 32 28 24 20 18 16 14 13 12 11 10
inch mm 0.318 0.353 0.397 0.454 0.529 0.577 0.635 0.706 0.794 0.907 1.058 1.270 1.411 1.588 1.814 1.954 2.117 2.309 2.54
N°0 1.524 UNF
N°1 1.854 UNF UNC
N°2 2.184 UNF UNC
N°3 2.515 UNF UNC
N°4 2.845 UNF UNC
N°5 3.175 UNF UNC
N°6 3.505 UNF UNC
N°8 4.166 UNF UNC
N°10 4.826 UNF UNC
N°12 5.486 UNEF UNF UNC
1/4’’ 6.350 UNEF UNF UNC
5/16’’ 7.938 UNEF UN UNF UN UNC
3/8’’ 9.525 UNEF UN UNF UN UNC
7/16’’ 11.113 UN UNEF UNF UN UNC
1/2’’ 12.700 UN UNEF UNF UN UNC
9/16’’ 14.288 UN UN UNEF UN UNF UN UNC
5/8’’ 15.875 UN UN UNEF UN UNF UN UN UNC
11/16’’ 17.463 UN UN UNEF UN UN UN
3/4’’ 19.050 UN UN UNEF UNF UN UNC
13/16’’ 20.638 UN UN UNEF UN UN
7/8’’ 22.225 UN UN UNEF UN UNF UN
15/16’’ 23.813 UN UN UNEF UN UN
1'' 25.400 UN UN UNEF UN UNF
1-1/16’’ 26.988 UN UN UNEF UN UN
ROSCA “S” Y “M”
ROSCADO MINIATURA ROSCADO MÉTRICO
(PERFIL DE BASE) (PERFIL DE BASE)
Roscado miniatura
Roscado miniatura
ISO
NIHS 06-10 ASME B1.10M DIN 14
Norma ISO 1501 ISO 965
(Suiza) (EEUU) (Alemania)
Símbolo de roscado “S” “UNM” “M” “M”
Ejemplo de designación S 0.60 × 0.15 UNM 0.60 × 0.15 M 0.60 × 0.15 M 6.00 × 1.00
0.30mm 0.30mm 1.00mm
Rango de Ø nominales
à 1.40mm à 0.90mm à 355mm
0.08mm 0.08mm 0.20mm
Rango de pasos
à 0.30mm à 0.225mm à 8.00mm
