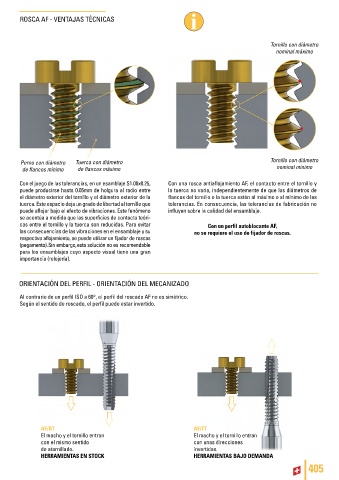

ROSCA AF - VENTAJAS TÉCNICAS

Tornillo con diámetro
nominal máximo

Perno con diámetro Tuerca con diámetro Tornillo con diámetro
de flancos mínimo de flancos máximo nominal mínimo

Con el juego de las tolerancias, en un esamblaje S1.00x0.25, Con una rosca antiaflojamiento AF, el contacto entre el tornillo y
puede producirse hasta 0.05mm de holgura al radio entre la tuerca no varia, independientemente de que los diámetros de
el diámetro exterior del tornillo y el diámetro exterior de la flancos del tornillo o la tuerca estén al máximo o al mínimo de las
tuerca. Este espacio deja un grado de libertad al tornillo que tolerancias. En consecuencia, las tolerancias de fabricación no
puede aflojar bajo el efecto de vibraciones. Este fenómeno influyen sobre la calidad del ensamblaje.
se acentúa a medida que las superficies de contacto teóri-
cas entre el tornillo y la tuerca son reducidas. Para evitar Con un perfil autoblocante AF,
las consecuencias de las vibraciones en el ensamblaje y su no se requiere el uso de fijador de roscas.
respectivo aflojamiento, se puede utilizar un fijador de roscas
(pegamento). Sin embargo, esta solución no es recomendable
para los ensamblajes cuyo aspecto visual tiene una gran
importancia (relojería).

ORIENTACIÓN DEL PERFIL - ORIENTACIÓN DEL MECANIZADO

Al contrario de un perfil ISO a 60°, el perfil del roscado AF no es simétrico.
Según el sentido de roscado, el perfil puede estar invertido.

AF/BT AF/TT
El macho y el tornillo entran El macho y el tornillo entran
con el mismo sentido con unas direcciones
de atornillado. invertidas.
