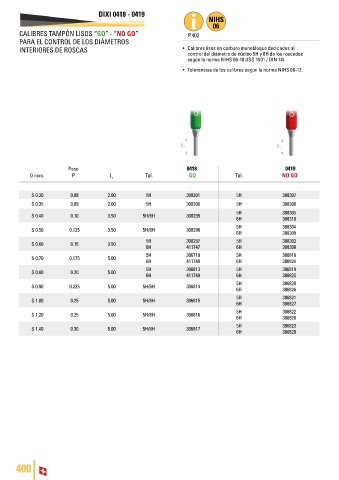

Page 402 - DC_SWISS(Catalogue_TM_ES-EN)

DIXI 0418 - 0419

CALIBRES TAMPÓN LISOS “GO” - “NO GO” P.402
PARA EL CONTROL DE LOS DIÁMETROS
INTERIORES DE ROSCAS • Calibres lisos en carburo monobloque dedicados al
control del diámetro de núcleo 5H y 6H de los roscados
según la norma NIHS 06-10 (ISO 1501 / DIN 14).

• Tolerancias de los calibres según la norma NIHS 06-12.

Paso 0418 0419
D nom. P L Tol. GO Tol. NO GO
1

S 0.30 0.08 2.00 5H 308301 5H 308307
S 0.35 0.09 2.00 5H 308300 5H 308306
5H 308305
S 0.40 0.10 3.50 5H/6H 308299
6H 308310
5H 308304
S 0.50 0.125 3.50 5H/6H 308298
6H 308309
5H 308297 5H 308302
S 0.60 0.15 3.50
6H 411747 6H 308308
5H 306719 5H 306818
S 0.70 0.175 5.00
6H 411748 6H 306824
5H 306813 5H 306819
S 0.80 0.20 5.00
6H 411749 6H 306825
5H 306820
S 0.90 0.225 5.00 5H/6H 306814
6H 306826
5H 306821
S 1.00 0.25 5.00 5H/6H 306815
6H 306827
5H 306822
S 1.20 0.25 5.00 5H/6H 306816
6H 306828
5H 306823
S 1.40 0.30 5.00 5H/6H 306817
6H 306829
