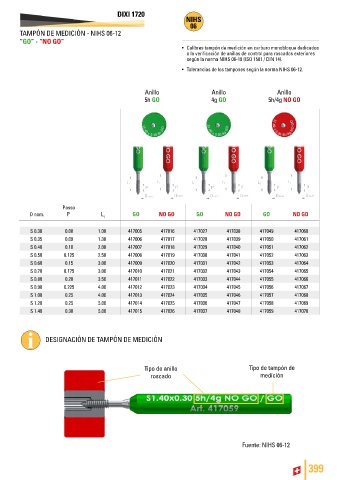

DIXI 1720

TAMPÓN DE MEDICIÓN - NIHS 06-12
“GO” - “NO GO”
• Calibres tampón de medición en carburo monobloque dedicados
a la verificación de anillas de control para roscados exteriores
según la norma NIHS 06-10 (ISO 1501 / DIN 14).
• Tolerancias de los tampones según la norma NIHS 06-12.

Anillo Anillo Anillo
5h GO 4g GO 5h/4g NO GO

Passo
D nom. P L GO NO GO GO NO GO GO NO GO
1

S 0.30 0.08 1.00 417005 417016 417027 417038 417049 417060
S 0.35 0.09 1.30 417006 417017 417028 417039 417050 417061
S 0.40 0.10 2.00 417007 417018 417029 417040 417051 417062
S 0.50 0.125 2.50 417008 417019 417030 417041 417052 417063
S 0.60 0.15 3.00 417009 417020 417031 417042 417053 417064
S 0.70 0.175 3.00 417010 417021 417032 417043 417054 417065
S 0.80 0.20 3.50 417011 417022 417033 417044 417055 417066
S 0.90 0.225 4.00 417012 417023 417034 417045 417056 417067
S 1.00 0.25 4.00 417013 417024 417035 417046 417057 417068
S 1.20 0.25 5.00 417014 417025 417036 417047 417058 417069
S 1.40 0.30 5.00 417015 417026 417037 417048 417059 417070

DESIGNACIÓN DE TAMPÓN DE MEDICIÓN

Tipo de anillo Tipo de tampón de
roscado medición

Fuente: NIHS 06-12
