P. 221

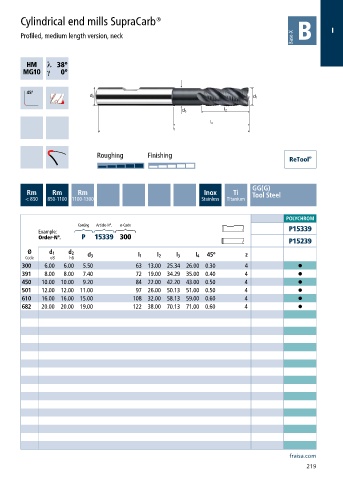

Cylindrical end mills SupraCarb®
                                                                                             I
       Profiled, medium length version, neck


              h    ƍ
              a       ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti   Tool Steel
        < 850  850-1100 1100-1300                        Stainless  Titanium

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                             P15339
            Order-N°.   P  15339  300
                                                                                 P15239
         Ø     d 1   d 2
        Code   e8   h6   d 3           l 1   l 2  l 3  l 4  45°      z
       300   6.00  6.00  5.50          63 13.00 25.34 26.00 0.30     4              •
       391   8.00  8.00  7.40          72 19.00 34.29 35.00 0.40     4              •
       450   10.00 10.00  9.20         84 22.00 42.20 43.00 0.50     4              •
       501   12.00 12.00 11.00         97 26.00 50.13 51.00 0.50     4              •
       610   16.00 16.00 15.00        108 32.00 58.13 59.00 0.60     4              •
       682   20.00 20.00 19.00        122 38.00 70.13 71.00 0.60     4              •
