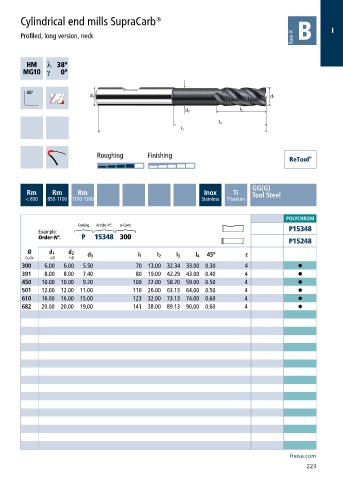

Cylindrical end mills SupraCarb®
                                                                                             I
       Profiled, long version, neck


              h    ƍ
              a       ƍ












                            Roughing      Finishing




                                                                       GG(G)
        Rm      Rm     Rm                                 Inox    Ti   Tool Steel
        < 850  850-1100 1100-1300                        Stainless  Titanium

                                                                                POLYCHROM
                       Coating  Article-N°.  ø-Code
            Example:                                                             P15348
            Order-N°.   P  15348  300
                                                                                 P15248
         Ø     d 1   d 2
        Code   e8   h6   d 3           l 1   l 2  l 3  l 4  45°      z
       300   6.00  6.00  5.50          70 13.00 32.34 33.00 0.30     4              •
       391   8.00  8.00  7.40          80 19.00 42.29 43.00 0.40     4              •
       450   10.00 10.00  9.20        100 22.00 58.20 59.00 0.50     4              •
       501   12.00 12.00 11.00        110 26.00 63.13 64.00 0.50     4              •
       610   16.00 16.00 15.00        123 32.00 73.13 74.00 0.60     4              •
       682   20.00 20.00 19.00        141 38.00 89.13 90.00 0.60     4              •
























                                                                                 fraisa.com
