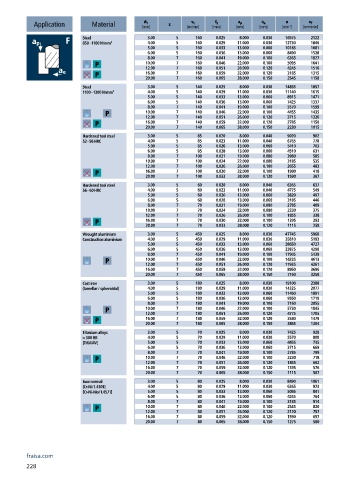

Page 230 - 21-036 APPLITEC catalogue.indb

a e
d 1
v c
f z
a p
n
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
Steel 3.00 5 160 0.025 8.000 0.030 16975 2122
850 - 1100 N/mm² 4.00 5 160 0.029 11.000 0.030 12730 1846
5.00 5 160 0.033 13.000 0.060 10185 1681
6.00 5 160 0.036 13.000 0.060 8490 1528
8.00 7 160 0.041 19.000 0.100 6365 1827
10.00 7 160 0.046 22.000 0.100 5095 1641
12.00 7 160 0.051 26.000 0.120 4245 1516
16.00 7 160 0.059 32.000 0.120 3185 1315
20.00 7 160 0.065 38.000 0.150 2545 1158
Steel 3.00 5 140 0.025 8.000 0.030 14855 1857
1100 - 1300 N/mm² 4.00 5 140 0.029 11.000 0.030 11140 1615
5.00 5 140 0.033 13.000 0.060 8915 1471
6.00 5 140 0.036 13.000 0.060 7425 1337
8.00 7 140 0.041 19.000 0.100 5570 1599
10.00 7 140 0.046 22.000 0.100 4455 1435
12.00 7 140 0.051 26.000 0.120 3715 1326
16.00 7 140 0.059 32.000 0.120 2785 1150
20.00 7 140 0.065 38.000 0.150 2230 1015
Hardened tool steel 3.00 5 85 0.020 8.000 0.040 9020 902
52 - 56 HRC 4.00 5 85 0.023 11.000 0.040 6765 778
5.00 5 85 0.026 13.000 0.060 5410 703
6.00 5 85 0.028 13.000 0.060 4510 631
8.00 7 100 0.021 19.000 0.080 3980 585
10.00 7 100 0.024 22.000 0.080 3185 535
12.00 7 100 0.026 26.000 0.100 2655 483
16.00 7 100 0.030 32.000 0.100 1990 418
20.00 7 100 0.033 38.000 0.120 1590 367
Hardened tool steel 3.00 5 60 0.020 8.000 0.040 6365 637
56 - 60 HRC 4.00 5 60 0.023 11.000 0.040 4775 549
5.00 5 60 0.026 13.000 0.060 3820 497
6.00 5 60 0.028 13.000 0.060 3185 446
8.00 7 70 0.021 19.000 0.080 2785 409
10.00 7 70 0.024 22.000 0.080 2230 375
12.00 7 70 0.026 26.000 0.100 1855 338
16.00 7 70 0.030 32.000 0.100 1395 293
20.00 7 70 0.033 38.000 0.120 1115 258
Wrought aluminium 3.00 5 450 0.025 8.000 0.030 47745 5968
Construction aluminium 4.00 5 450 0.029 11.000 0.030 35810 5193
5.00 5 450 0.033 13.000 0.060 28650 4727
6.00 5 450 0.036 13.000 0.060 23875 4298
8.00 7 450 0.041 19.000 0.100 17905 5139
10.00 7 450 0.046 22.000 0.100 14325 4613
12.00 7 450 0.051 26.000 0.120 11935 4261
16.00 7 450 0.059 32.000 0.120 8950 3696
20.00 7 450 0.065 38.000 0.150 7160 3258
Cast iron 3.00 5 180 0.025 8.000 0.030 19100 2388
(lamellar / spheroidal) 4.00 5 180 0.029 11.000 0.030 14325 2077
5.00 5 180 0.033 13.000 0.060 11460 1891
6.00 5 180 0.036 13.000 0.060 9550 1719
8.00 7 180 0.041 19.000 0.100 7160 2055
10.00 7 180 0.046 22.000 0.100 5730 1845
12.00 7 180 0.051 26.000 0.120 4775 1705
16.00 7 180 0.059 32.000 0.120 3580 1479
20.00 7 180 0.065 38.000 0.150 2865 1304
Titanium alloys 3.00 5 70 0.025 8.000 0.030 7425 928
> 300 HB 4.00 5 70 0.029 11.000 0.030 5570 808
[Ti6Al4V] 5.00 5 70 0.033 13.000 0.060 4455 735
6.00 5 70 0.036 13.000 0.060 3715 669
8.00 7 70 0.041 19.000 0.100 2785 799
10.00 7 70 0.046 22.000 0.100 2230 718
12.00 7 70 0.051 26.000 0.120 1855 662
16.00 7 70 0.059 32.000 0.120 1395 576
20.00 7 70 0.065 38.000 0.150 1115 507
Inox normal 3.00 5 80 0.025 8.000 0.030 8490 1061
[Cr-Ni/1.4301] 4.00 5 80 0.029 11.000 0.030 6365 923
[Cr-Ni-Mo/1.4571] 5.00 5 80 0.033 13.000 0.060 5095 841
6.00 5 80 0.036 13.000 0.060 4245 764
8.00 7 80 0.041 19.000 0.100 3185 914
10.00 7 80 0.046 22.000 0.100 2545 820
12.00 7 80 0.051 26.000 0.120 2120 757
16.00 7 80 0.059 32.000 0.120 1590 657
20.00 7 80 0.065 38.000 0.150 1275 580
fraisa.com
228
