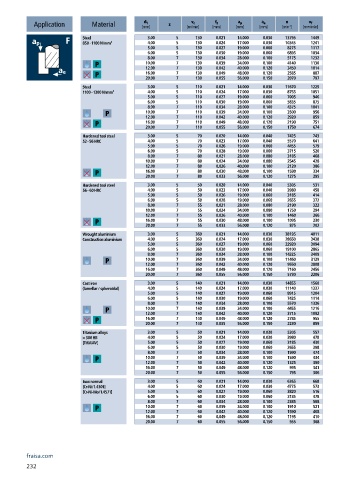

Page 234 - 21-036 APPLITEC catalogue.indb

a e
d 1
v c
f z
a p
n
v f
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min]
Steel 3.00 5 130 0.021 14.000 0.030 13795 1449
850 - 1100 N/mm² 4.00 5 130 0.024 17.000 0.030 10345 1241
5.00 5 130 0.027 19.000 0.060 8275 1117
6.00 5 130 0.030 19.000 0.060 6895 1034
8.00 7 130 0.034 28.000 0.100 5175 1232
10.00 7 130 0.039 34.000 0.100 4140 1130
12.00 7 130 0.042 40.000 0.120 3450 1014
16.00 7 130 0.049 48.000 0.120 2585 887
20.00 7 130 0.055 56.000 0.150 2070 797
Steel 3.00 5 110 0.021 14.000 0.030 11670 1225
1100 - 1300 N/mm² 4.00 5 110 0.024 17.000 0.030 8755 1051
5.00 5 110 0.027 19.000 0.060 7005 946
6.00 5 110 0.030 19.000 0.060 5835 875
8.00 7 110 0.034 28.000 0.100 4375 1041
10.00 7 110 0.039 34.000 0.100 3500 956
12.00 7 110 0.042 40.000 0.120 2920 859
16.00 7 110 0.049 48.000 0.120 2190 751
20.00 7 110 0.055 56.000 0.150 1750 674
Hardened tool steel 3.00 5 70 0.020 14.000 0.040 7425 743
52 - 56 HRC 4.00 5 70 0.023 17.000 0.040 5570 641
5.00 5 70 0.026 19.000 0.060 4455 579
6.00 5 70 0.028 19.000 0.060 3715 520
8.00 7 80 0.021 28.000 0.080 3185 468
10.00 7 80 0.024 34.000 0.080 2545 428
12.00 7 80 0.026 40.000 0.100 2120 386
16.00 7 80 0.030 48.000 0.100 1590 334
20.00 7 80 0.033 56.000 0.120 1275 295
Hardened tool steel 3.00 5 50 0.020 14.000 0.040 5305 531
56 - 60 HRC 4.00 5 50 0.023 17.000 0.040 3980 458
5.00 5 50 0.026 19.000 0.060 3185 414
6.00 5 50 0.028 19.000 0.060 2655 372
8.00 7 55 0.021 28.000 0.080 2190 322
10.00 7 55 0.024 34.000 0.080 1750 294
12.00 7 55 0.026 40.000 0.100 1460 266
16.00 7 55 0.030 48.000 0.100 1095 230
20.00 7 55 0.033 56.000 0.120 875 202
Wrought aluminium 3.00 5 360 0.021 14.000 0.030 38195 4011
Construction aluminium 4.00 5 360 0.024 17.000 0.030 28650 3438
5.00 5 360 0.027 19.000 0.060 22920 3094
6.00 5 360 0.030 19.000 0.060 19100 2865
8.00 7 360 0.034 28.000 0.100 14325 3409
10.00 7 360 0.039 34.000 0.100 11460 3129
12.00 7 360 0.042 40.000 0.120 9550 2808
16.00 7 360 0.049 48.000 0.120 7160 2456
20.00 7 360 0.055 56.000 0.150 5730 2206
Cast iron 3.00 5 140 0.021 14.000 0.030 14855 1560
(lamellar / spheroidal) 4.00 5 140 0.024 17.000 0.030 11140 1337
5.00 5 140 0.027 19.000 0.060 8915 1204
6.00 5 140 0.030 19.000 0.060 7425 1114
8.00 7 140 0.034 28.000 0.100 5570 1326
10.00 7 140 0.039 34.000 0.100 4455 1216
12.00 7 140 0.042 40.000 0.120 3715 1092
16.00 7 140 0.049 48.000 0.120 2785 955
20.00 7 140 0.055 56.000 0.150 2230 859
Titanium alloys 3.00 5 50 0.021 14.000 0.030 5305 557
> 300 HB 4.00 5 50 0.024 17.000 0.030 3980 478
[Ti6Al4V] 5.00 5 50 0.027 19.000 0.060 3185 430
6.00 5 50 0.030 19.000 0.060 2655 398
8.00 7 50 0.034 28.000 0.100 1990 474
10.00 7 50 0.039 34.000 0.100 1590 434
12.00 7 50 0.042 40.000 0.120 1325 390
16.00 7 50 0.049 48.000 0.120 995 341
20.00 7 50 0.055 56.000 0.150 795 306
Inox normal 3.00 5 60 0.021 14.000 0.030 6365 668
[Cr-Ni/1.4301] 4.00 5 60 0.024 17.000 0.030 4775 573
[Cr-Ni-Mo/1.4571] 5.00 5 60 0.027 19.000 0.060 3820 516
6.00 5 60 0.030 19.000 0.060 3185 478
8.00 7 60 0.034 28.000 0.100 2385 568
10.00 7 60 0.039 34.000 0.100 1910 521
12.00 7 60 0.042 40.000 0.120 1590 468
16.00 7 60 0.049 48.000 0.120 1195 410
20.00 7 60 0.055 56.000 0.150 955 368
fraisa.com
232
