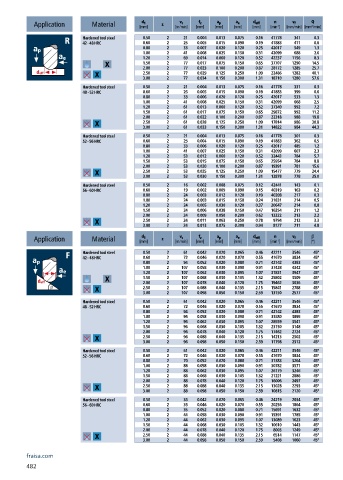

Page 484 - 21-036 APPLITEC catalogue.indb

a p
a e
d eff
v c
v f
d 1
n
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.50 2 21 0.004 0.013 0.075 0.16 41778 341 0.3
42 - 48 HRC 0.60 2 25 0.005 0.015 0.090 0.19 41883 411 0.6
0.80 2 33 0.007 0.020 0.120 0.25 42017 549 1.3
1.00 2 41 0.008 0.025 0.150 0.31 42099 688 2.6
1.20 2 69 0.014 0.060 0.120 0.52 42237 1156 8.3
1.50 2 77 0.017 0.075 0.150 0.65 37707 1290 14.5
2.00 2 77 0.023 0.100 0.200 0.87 28172 1285 25.7
2.50 2 77 0.029 0.125 0.250 1.09 22486 1282 40.1
3.00 2 77 0.034 0.150 0.300 1.31 18710 1280 57.6
Hardened tool steel 0.50 2 21 0.004 0.013 0.075 0.16 41778 331 0.3
48 - 52 HRC 0.60 2 25 0.005 0.015 0.090 0.19 41883 399 0.6
0.80 2 33 0.006 0.020 0.120 0.25 42017 533 1.3
1.00 2 41 0.008 0.025 0.150 0.31 42099 668 2.5
1.20 2 61 0.013 0.060 0.120 0.52 37340 992 7.2
1.50 2 61 0.017 0.075 0.150 0.65 29872 992 11.2
2.00 2 61 0.022 0.100 0.200 0.87 22318 988 19.8
2.50 2 61 0.028 0.125 0.250 1.09 17814 986 30.8
3.00 2 61 0.033 0.150 0.300 1.31 14822 984 44.3
Hardened tool steel 0.50 2 21 0.004 0.013 0.075 0.16 41778 301 0.3
52 - 56 HRC 0.60 2 25 0.004 0.015 0.090 0.19 41883 362 0.5
0.80 2 33 0.006 0.020 0.120 0.25 42017 485 1.2
1.00 2 41 0.007 0.025 0.150 0.31 42099 607 2.3
1.20 2 53 0.012 0.060 0.120 0.52 32443 784 5.7
1.50 2 53 0.015 0.075 0.150 0.65 25954 784 8.8
2.00 2 53 0.020 0.100 0.200 0.87 19391 781 15.6
2.50 2 53 0.025 0.125 0.250 1.09 15477 779 24.4
3.00 2 53 0.030 0.150 0.300 1.31 12878 778 35.0
Hardened tool steel 0.50 2 16 0.002 0.008 0.075 0.12 42441 143 0.1
56 - 60 HRC 0.60 2 19 0.002 0.009 0.090 0.15 40319 163 0.2
0.80 2 24 0.003 0.012 0.120 0.19 40208 217 0.3
1.00 2 24 0.003 0.015 0.150 0.24 31831 214 0.5
1.20 2 24 0.005 0.030 0.120 0.37 20647 214 0.8
1.50 2 24 0.006 0.038 0.150 0.47 16254 211 1.2
2.00 2 24 0.009 0.050 0.200 0.62 12322 213 2.2
2.50 2 24 0.011 0.063 0.250 0.78 9794 212 3.3
3.00 2 24 0.013 0.075 0.300 0.94 8127 211 4.8
d 1
v f
a e
a p
v c
d eff
n
f z
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
42 - 48 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 107 0.058 0.030 0.090 0.91 37428 4342 45°
1.20 2 107 0.062 0.030 0.095 1.07 31831 3947 45°
1.50 2 107 0.068 0.030 0.105 1.32 25802 3509 45°
2.00 2 107 0.078 0.040 0.120 1.75 19462 3036 45°
2.50 2 107 0.088 0.040 0.135 2.15 15841 2788 45°
3.00 2 107 0.098 0.050 0.150 2.59 13150 2577 45°
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
48 - 52 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 96 0.058 0.030 0.090 0.91 33580 3895 45°
1.20 2 96 0.062 0.030 0.095 1.07 28559 3541 45°
1.50 2 96 0.068 0.030 0.105 1.32 23150 3148 45°
2.00 2 96 0.078 0.040 0.120 1.75 17462 2724 45°
2.50 2 96 0.088 0.040 0.135 2.15 14213 2502 45°
3.00 2 96 0.098 0.050 0.150 2.59 11798 2312 45°
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
52 - 56 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 70 0.052 0.020 0.080 0.71 31383 3264 45°
1.00 2 88 0.058 0.030 0.090 0.91 30782 3571 45°
1.20 2 88 0.062 0.030 0.095 1.07 26179 3246 45°
1.50 2 88 0.068 0.030 0.105 1.32 21221 2886 45°
2.00 2 88 0.078 0.040 0.120 1.75 16006 2497 45°
2.50 2 88 0.088 0.040 0.135 2.15 13028 2293 45°
3.00 2 88 0.098 0.050 0.150 2.59 10815 2120 45°
Hardened tool steel 0.50 2 35 0.042 0.020 0.065 0.46 24219 2034 45°
56 - 60 HRC 0.60 2 35 0.046 0.020 0.070 0.55 20256 1864 45°
0.80 2 35 0.052 0.020 0.080 0.71 15691 1632 45°
1.00 2 44 0.058 0.030 0.090 0.91 15391 1785 45°
1.20 2 44 0.062 0.030 0.095 1.07 13089 1623 45°
1.50 2 44 0.068 0.030 0.105 1.32 10610 1443 45°
2.00 2 44 0.078 0.040 0.120 1.75 8003 1249 45°
2.50 2 44 0.088 0.040 0.135 2.15 6514 1147 45°
3.00 2 44 0.098 0.050 0.150 2.59 5408 1060 45°
