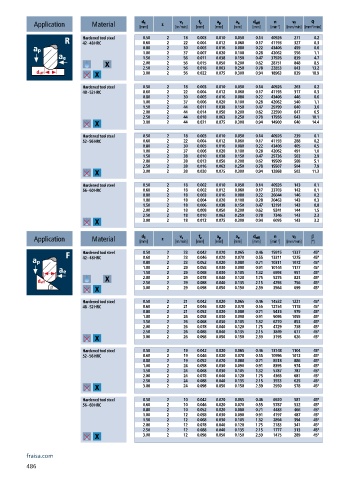

Page 488 - 21-036 APPLITEC catalogue.indb

a p
v f
f z
n
d eff
a e
d 1
v c
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.50 2 18 0.003 0.010 0.050 0.14 40926 271 0.2
42 - 48 HRC 0.60 2 22 0.004 0.012 0.060 0.17 41193 327 0.3
0.80 2 30 0.005 0.016 0.080 0.22 43406 459 0.6
1.00 2 37 0.007 0.020 0.100 0.28 42062 556 1.1
1.50 2 56 0.011 0.038 0.150 0.47 37926 839 4.7
2.00 2 56 0.015 0.050 0.200 0.62 28751 848 8.5
2.50 2 56 0.018 0.063 0.250 0.78 22853 843 13.2
3.00 2 56 0.022 0.075 0.300 0.94 18963 839 18.9
Hardened tool steel 0.50 2 18 0.003 0.010 0.050 0.14 40926 263 0.2
48 - 52 HRC 0.60 2 22 0.004 0.012 0.060 0.17 41193 317 0.3
0.80 2 30 0.005 0.016 0.080 0.22 43406 446 0.6
1.00 2 37 0.006 0.020 0.100 0.28 42062 540 1.1
1.50 2 44 0.011 0.038 0.150 0.47 29799 640 3.6
2.00 2 44 0.014 0.050 0.200 0.62 22590 647 6.5
2.50 2 44 0.018 0.063 0.250 0.78 17956 643 10.1
3.00 2 44 0.021 0.075 0.300 0.94 14900 640 14.4
Hardened tool steel 0.50 2 18 0.003 0.010 0.050 0.14 40926 239 0.1
52 - 56 HRC 0.60 2 22 0.004 0.012 0.060 0.17 41193 288 0.2
0.80 2 30 0.005 0.016 0.080 0.22 43406 405 0.5
1.00 2 37 0.006 0.020 0.100 0.28 42062 491 1.0
1.50 2 38 0.010 0.038 0.150 0.47 25736 502 2.9
2.00 2 38 0.013 0.050 0.200 0.62 19509 508 5.1
2.50 2 38 0.016 0.063 0.250 0.78 15507 504 7.9
3.00 2 38 0.020 0.075 0.300 0.94 12868 502 11.3
Hardened tool steel 0.50 2 18 0.002 0.010 0.050 0.14 40926 143 0.1
56 - 60 HRC 0.60 2 18 0.002 0.012 0.060 0.17 33703 142 0.1
0.80 2 18 0.003 0.016 0.080 0.22 26044 146 0.2
1.00 2 18 0.004 0.020 0.100 0.28 20463 143 0.3
1.50 2 18 0.006 0.038 0.150 0.47 12191 143 0.8
2.00 2 18 0.008 0.050 0.200 0.62 9241 144 1.5
2.50 2 18 0.010 0.063 0.250 0.78 7346 143 2.3
3.00 2 18 0.012 0.075 0.300 0.94 6095 143 3.2
n
f z
v f
a p
d eff
v c
d 1
a e
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.50 2 23 0.042 0.020 0.065 0.46 15915 1337 45°
42 - 48 HRC 0.60 2 23 0.046 0.020 0.070 0.55 13311 1225 45°
0.80 2 23 0.052 0.020 0.080 0.71 10311 1072 45°
1.00 2 29 0.058 0.030 0.090 0.91 10144 1177 45°
1.50 2 29 0.068 0.030 0.105 1.32 6993 951 45°
2.00 2 29 0.078 0.040 0.120 1.75 5275 823 45°
2.50 2 29 0.088 0.040 0.135 2.15 4293 756 45°
3.00 2 29 0.098 0.050 0.150 2.59 3564 699 45°
Hardened tool steel 0.50 2 21 0.042 0.020 0.065 0.46 14532 1221 45°
48 - 52 HRC 0.60 2 21 0.046 0.020 0.070 0.55 12154 1118 45°
0.80 2 21 0.052 0.020 0.080 0.71 9415 979 45°
1.00 2 26 0.058 0.030 0.090 0.91 9095 1055 45°
1.50 2 26 0.068 0.030 0.105 1.32 6270 853 45°
2.00 2 26 0.078 0.040 0.120 1.75 4729 738 45°
2.50 2 26 0.088 0.040 0.135 2.15 3849 677 45°
3.00 2 26 0.098 0.050 0.150 2.59 3195 626 45°
Hardened tool steel 0.50 2 19 0.042 0.020 0.065 0.46 13148 1104 45°
52 - 56 HRC 0.60 2 19 0.046 0.020 0.070 0.55 10996 1012 45°
0.80 2 19 0.052 0.020 0.080 0.71 8518 886 45°
1.00 2 24 0.058 0.030 0.090 0.91 8395 974 45°
1.50 2 24 0.068 0.030 0.105 1.32 5787 787 45°
2.00 2 24 0.078 0.040 0.120 1.75 4365 681 45°
2.50 2 24 0.088 0.040 0.135 2.15 3553 625 45°
3.00 2 24 0.098 0.050 0.150 2.59 2950 578 45°
Hardened tool steel 0.50 2 10 0.042 0.020 0.065 0.46 6920 581 45°
56 - 60 HRC 0.60 2 10 0.046 0.020 0.070 0.55 5787 532 45°
0.80 2 10 0.052 0.020 0.080 0.71 4483 466 45°
1.00 2 12 0.058 0.030 0.090 0.91 4197 487 45°
1.50 2 12 0.068 0.030 0.105 1.32 2894 394 45°
2.00 2 12 0.078 0.040 0.120 1.75 2183 341 45°
2.50 2 12 0.088 0.040 0.135 2.15 1777 313 45°
3.00 2 12 0.098 0.050 0.150 2.59 1475 289 45°
fraisa.com
486
