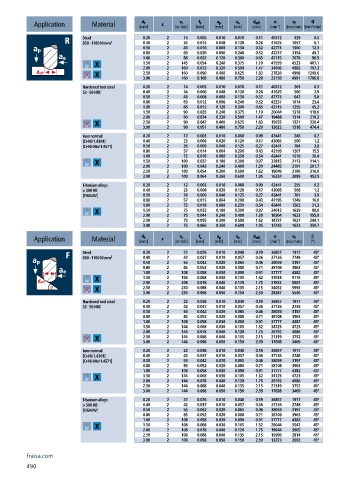

Page 492 - 21-036 APPLITEC catalogue.indb

d eff
d 1
a p
v f
n
f z
a e
v c
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Steel 0.20 2 14 0.005 0.016 0.070 0.11 40512 429 0.5
850 - 1100 N/mm² 0.40 2 34 0.013 0.048 0.120 0.26 41625 1057 6.1
0.50 2 43 0.016 0.060 0.150 0.32 42773 1360 12.3
0.80 2 69 0.026 0.096 0.240 0.52 42237 2154 49.7
1.00 2 86 0.032 0.120 0.300 0.65 42115 2679 96.5
1.50 2 145 0.054 0.240 0.375 1.10 41959 4523 407.1
2.00 2 160 0.072 0.320 0.500 1.47 34646 4982 797.2
2.50 2 160 0.090 0.400 0.625 1.83 27830 4998 1249.6
3.00 2 160 0.108 0.480 0.750 2.20 23150 4991 1796.8
Hardened tool steel 0.20 2 14 0.003 0.016 0.070 0.11 40512 203 0.3
52 - 56 HRC 0.40 2 34 0.006 0.048 0.120 0.26 41625 500 2.9
0.50 2 43 0.008 0.060 0.150 0.32 42773 642 5.8
0.80 2 69 0.012 0.096 0.240 0.52 42237 1014 23.4
1.00 2 86 0.015 0.120 0.300 0.65 42115 1255 45.2
1.50 2 90 0.025 0.240 0.375 1.10 26044 1318 118.6
2.00 2 90 0.034 0.320 0.500 1.47 19488 1314 210.2
2.50 2 90 0.042 0.400 0.625 1.83 15655 1321 330.4
3.00 2 90 0.051 0.480 0.750 2.20 13022 1318 474.4
Inox normal 0.20 2 12 0.003 0.010 0.060 0.09 42441 246 0.2
[Cr-Ni/1.4301] 0.40 2 23 0.006 0.020 0.120 0.17 43065 500 1.2
[Cr-Ni-Mo/1.4571] 0.50 2 36 0.009 0.040 0.125 0.27 42441 764 3.8
0.80 2 57 0.014 0.064 0.200 0.43 42195 1207 15.5
1.00 2 72 0.018 0.080 0.250 0.54 42441 1519 30.4
1.50 2 100 0.032 0.180 0.300 0.97 32815 2113 114.1
2.00 2 100 0.043 0.240 0.400 1.30 24485 2101 201.7
2.50 2 100 0.054 0.300 0.500 1.62 19649 2106 316.0
3.00 2 100 0.064 0.360 0.600 1.95 16324 2099 453.5
Titanium alloys 0.20 2 12 0.003 0.010 0.060 0.09 42441 255 0.2
> 300 HB 0.40 2 23 0.006 0.020 0.120 0.17 43065 508 1.2
[Ti6Al4V] 0.50 2 36 0.009 0.040 0.125 0.27 42441 781 3.9
0.80 2 57 0.015 0.064 0.200 0.43 42195 1249 16.0
1.00 2 72 0.018 0.080 0.250 0.54 42441 1562 31.3
1.50 2 75 0.033 0.180 0.300 0.97 24612 1629 88.0
2.00 2 75 0.044 0.240 0.400 1.30 18364 1623 155.9
2.50 2 75 0.055 0.300 0.500 1.62 14737 1627 244.1
3.00 2 75 0.066 0.360 0.600 1.95 12243 1623 350.7
v c
d eff
v f
n
a p
a e
f z
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Steel 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
850 - 1100 N/mm² 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 156 0.068 0.030 0.105 1.32 37618 5116 45°
2.00 2 208 0.078 0.040 0.120 1.75 37833 5902 45°
2.50 2 230 0.088 0.040 0.135 2.15 34052 5993 45°
3.00 2 230 0.098 0.050 0.150 2.59 28267 5540 45°
Hardened tool steel 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
52 - 56 HRC 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 144 0.068 0.030 0.105 1.32 34725 4723 45°
2.00 2 144 0.078 0.040 0.120 1.75 26192 4086 45°
2.50 2 144 0.088 0.040 0.135 2.15 21319 3752 45°
3.00 2 144 0.098 0.050 0.150 2.59 17698 3469 45°
Inox normal 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
[Cr-Ni/1.4301] 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
[Cr-Ni-Mo/1.4571] 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 144 0.068 0.030 0.105 1.32 34725 4723 45°
2.00 2 144 0.078 0.040 0.120 1.75 26192 4086 45°
2.50 2 144 0.088 0.040 0.135 2.15 21319 3752 45°
3.00 2 144 0.098 0.050 0.150 2.59 17698 3469 45°
Titanium alloys 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
> 300 HB 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
[Ti6Al4V] 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 108 0.068 0.030 0.105 1.32 26044 3542 45°
2.00 2 108 0.078 0.040 0.120 1.75 19644 3065 45°
2.50 2 108 0.088 0.040 0.135 2.15 15990 2814 45°
3.00 2 108 0.098 0.050 0.150 2.59 13273 2602 45°
fraisa.com
490
