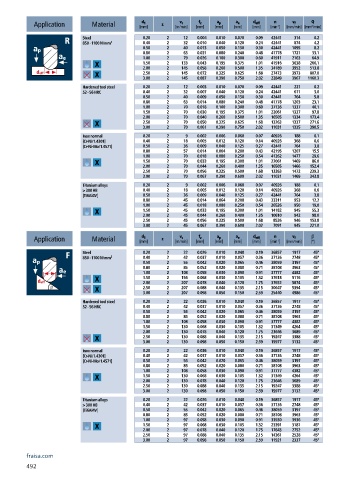

Page 494 - 21-036 APPLITEC catalogue.indb

a p
d eff
d 1
v f
f z
n
a e
v c
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Steel 0.20 2 12 0.004 0.010 0.070 0.09 42441 314 0.2
850 - 1100 N/mm² 0.40 2 32 0.010 0.040 0.120 0.24 42441 874 4.2
0.50 2 40 0.013 0.050 0.150 0.30 42441 1095 8.2
0.80 2 63 0.021 0.080 0.240 0.48 41778 1721 33.1
1.00 2 79 0.026 0.100 0.300 0.60 41911 2163 64.9
1.50 2 133 0.043 0.195 0.375 1.01 41916 3638 266.1
2.00 2 145 0.058 0.260 0.500 1.35 34189 3952 513.8
2.50 2 145 0.072 0.325 0.625 1.68 27473 3973 807.0
3.00 2 145 0.087 0.390 0.750 2.02 22849 3967 1160.3
Hardened tool steel 0.20 2 12 0.003 0.010 0.070 0.09 42441 221 0.2
52 - 56 HRC 0.40 2 32 0.007 0.040 0.120 0.24 42441 611 3.0
0.50 2 40 0.009 0.050 0.150 0.30 42441 764 5.8
0.80 2 63 0.014 0.080 0.240 0.48 41778 1203 23.1
1.00 2 70 0.018 0.100 0.300 0.60 37136 1337 40.1
1.50 2 70 0.030 0.195 0.375 1.01 22061 1337 97.8
2.00 2 70 0.040 0.260 0.500 1.35 16505 1334 173.4
2.50 2 70 0.050 0.325 0.625 1.68 13263 1337 271.6
3.00 2 70 0.061 0.390 0.750 2.02 11031 1335 390.5
Inox normal 0.20 2 9 0.002 0.006 0.060 0.07 40926 188 0.1
[Cr-Ni/1.4301] 0.40 2 18 0.005 0.012 0.120 0.14 40926 368 0.6
[Cr-Ni-Mo/1.4571] 0.50 2 36 0.009 0.040 0.125 0.27 42441 764 3.8
0.80 2 57 0.014 0.064 0.200 0.43 42195 1207 15.5
1.00 2 70 0.018 0.080 0.250 0.54 41262 1477 29.6
1.50 2 70 0.033 0.195 0.300 1.01 22061 1469 86.0
2.00 2 70 0.044 0.260 0.400 1.35 16505 1466 152.4
2.50 2 70 0.056 0.325 0.500 1.68 13263 1472 239.3
3.00 2 70 0.067 0.390 0.600 2.02 11031 1469 343.8
Titanium alloys 0.20 2 9 0.002 0.006 0.060 0.07 40926 188 0.1
> 300 HB 0.40 2 18 0.005 0.012 0.120 0.14 40926 368 0.6
[Ti6Al4V] 0.50 2 36 0.009 0.040 0.125 0.27 42441 764 3.8
0.80 2 45 0.014 0.064 0.200 0.43 33311 953 12.2
1.00 2 45 0.018 0.080 0.250 0.54 26526 950 19.0
1.50 2 45 0.033 0.195 0.300 1.01 14182 945 55.3
2.00 2 45 0.044 0.260 0.400 1.35 10610 942 98.0
2.50 2 45 0.056 0.325 0.500 1.68 8526 946 153.8
3.00 2 45 0.067 0.390 0.600 2.02 7091 945 221.0
n
v c
v f
f z
d 1
a e
d eff
a p
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Steel 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
850 - 1100 N/mm² 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 156 0.068 0.030 0.105 1.32 37618 5116 45°
2.00 2 207 0.078 0.040 0.120 1.75 37652 5874 45°
2.50 2 207 0.088 0.040 0.135 2.15 30647 5394 45°
3.00 2 207 0.098 0.050 0.150 2.59 25440 4986 45°
Hardened tool steel 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
52 - 56 HRC 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 130 0.068 0.030 0.105 1.32 31349 4264 45°
2.00 2 130 0.078 0.040 0.120 1.75 23646 3689 45°
2.50 2 130 0.088 0.040 0.135 2.15 19247 3388 45°
3.00 2 130 0.098 0.050 0.150 2.59 15977 3132 45°
Inox normal 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
[Cr-Ni/1.4301] 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
[Cr-Ni-Mo/1.4571] 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.50 2 130 0.068 0.030 0.105 1.32 31349 4264 45°
2.00 2 130 0.078 0.040 0.120 1.75 23646 3689 45°
2.50 2 130 0.088 0.040 0.135 2.15 19247 3388 45°
3.00 2 130 0.098 0.050 0.150 2.59 15977 3132 45°
Titanium alloys 0.20 2 22 0.026 0.010 0.040 0.19 36857 1917 45°
> 300 HB 0.40 2 42 0.037 0.010 0.057 0.36 37136 2748 45°
[Ti6Al4V] 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 97 0.058 0.030 0.090 0.91 33930 3936 45°
1.50 2 97 0.068 0.030 0.105 1.32 23391 3181 45°
2.00 2 97 0.078 0.040 0.120 1.75 17643 2752 45°
2.50 2 97 0.088 0.040 0.135 2.15 14361 2528 45°
3.00 2 97 0.098 0.050 0.150 2.59 11921 2337 45°
fraisa.com
492
