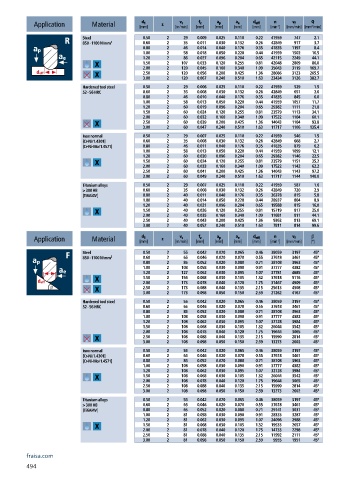

Page 496 - 21-036 APPLITEC catalogue.indb

d eff
d 1
a p
v f
n
f z
a e
v c
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Steel 0.50 2 29 0.009 0.025 0.110 0.22 41959 747 2.1
850 - 1100 N/mm² 0.60 2 35 0.011 0.030 0.132 0.26 42849 917 3.7
0.80 2 46 0.014 0.040 0.176 0.35 41835 1197 8.4
1.00 2 58 0.018 0.050 0.220 0.44 41959 1502 16.5
1.20 2 86 0.027 0.096 0.204 0.65 42115 2249 44.1
1.50 2 107 0.033 0.120 0.255 0.81 42048 2809 86.0
2.00 2 120 0.045 0.160 0.340 1.09 35043 3119 169.7
2.50 2 120 0.056 0.200 0.425 1.36 28086 3123 265.5
3.00 2 120 0.067 0.240 0.510 1.63 23434 3126 382.7
Hardened tool steel 0.50 2 29 0.006 0.025 0.110 0.22 41959 529 1.5
52 - 56 HRC 0.60 2 35 0.008 0.030 0.132 0.26 42849 651 2.6
0.80 2 46 0.010 0.040 0.176 0.35 41835 845 6.0
1.00 2 58 0.013 0.050 0.220 0.44 41959 1057 11.7
1.20 2 60 0.019 0.096 0.204 0.65 29382 1111 21.8
1.50 2 60 0.024 0.120 0.255 0.81 23579 1113 34.1
2.00 2 60 0.032 0.160 0.340 1.09 17522 1104 60.1
2.50 2 60 0.039 0.200 0.425 1.36 14043 1104 93.8
3.00 2 60 0.047 0.240 0.510 1.63 11717 1106 135.4
Inox normal 0.50 2 29 0.007 0.025 0.110 0.22 41959 546 1.5
[Cr-Ni/1.4301] 0.60 2 35 0.008 0.030 0.132 0.26 42849 668 2.7
[Cr-Ni-Mo/1.4571] 0.80 2 46 0.011 0.040 0.176 0.35 41835 879 6.2
1.00 2 58 0.013 0.050 0.220 0.44 41959 1099 12.1
1.20 2 60 0.020 0.096 0.204 0.65 29382 1146 22.5
1.50 2 60 0.024 0.120 0.255 0.81 23579 1151 35.2
2.00 2 60 0.033 0.160 0.340 1.09 17522 1142 62.2
2.50 2 60 0.041 0.200 0.425 1.36 14043 1143 97.2
3.00 2 60 0.049 0.240 0.510 1.63 11717 1144 140.0
Titanium alloys 0.50 2 29 0.007 0.025 0.110 0.22 41959 587 1.6
> 300 HB 0.60 2 35 0.008 0.030 0.132 0.26 42849 720 2.9
[Ti6Al4V] 0.80 2 40 0.011 0.040 0.176 0.35 36378 815 5.8
1.00 2 40 0.014 0.050 0.220 0.44 28937 804 8.9
1.20 2 40 0.021 0.096 0.204 0.65 19588 815 16.0
1.50 2 40 0.026 0.120 0.255 0.81 15719 817 25.0
2.00 2 40 0.035 0.160 0.340 1.09 11681 811 44.1
2.50 2 40 0.043 0.200 0.425 1.36 9362 813 69.1
3.00 2 40 0.052 0.240 0.510 1.63 7811 814 99.6
n
d eff
v c
v f
a p
a e
f z
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Steel 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
850 - 1100 N/mm² 0.60 2 65 0.046 0.020 0.070 0.55 37618 3461 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.20 2 127 0.062 0.030 0.095 1.07 37781 4685 45°
1.50 2 156 0.068 0.030 0.105 1.32 37618 5116 45°
2.00 2 173 0.078 0.040 0.120 1.75 31467 4909 45°
2.50 2 173 0.088 0.040 0.135 2.15 25613 4508 45°
3.00 2 173 0.098 0.050 0.150 2.59 21262 4167 45°
Hardened tool steel 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
52 - 56 HRC 0.60 2 65 0.046 0.020 0.070 0.55 37618 3461 45°
0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.20 2 108 0.062 0.030 0.095 1.07 32128 3984 45°
1.50 2 108 0.068 0.030 0.105 1.32 26044 3542 45°
2.00 2 108 0.078 0.040 0.120 1.75 19644 3065 45°
2.50 2 108 0.088 0.040 0.135 2.15 15990 2814 45°
3.00 2 108 0.098 0.050 0.150 2.59 13273 2602 45°
Inox normal 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
[Cr-Ni/1.4301] 0.60 2 65 0.046 0.020 0.070 0.55 37618 3461 45°
[Cr-Ni-Mo/1.4571] 0.80 2 85 0.052 0.020 0.080 0.71 38108 3963 45°
1.00 2 108 0.058 0.030 0.090 0.91 37777 4382 45°
1.20 2 108 0.062 0.030 0.095 1.07 32128 3984 45°
1.50 2 108 0.068 0.030 0.105 1.32 26044 3542 45°
2.00 2 108 0.078 0.040 0.120 1.75 19644 3065 45°
2.50 2 108 0.088 0.040 0.135 2.15 15990 2814 45°
3.00 2 108 0.098 0.050 0.150 2.59 13273 2602 45°
Titanium alloys 0.50 2 55 0.042 0.020 0.065 0.46 38059 3197 45°
> 300 HB 0.60 2 65 0.046 0.020 0.070 0.55 37618 3461 45°
[Ti6Al4V] 0.80 2 65 0.052 0.020 0.080 0.71 29141 3031 45°
1.00 2 81 0.058 0.030 0.090 0.91 28333 3287 45°
1.20 2 81 0.062 0.030 0.095 1.07 24096 2988 45°
1.50 2 81 0.068 0.030 0.105 1.32 19533 2657 45°
2.00 2 81 0.078 0.040 0.120 1.75 14733 2298 45°
2.50 2 81 0.088 0.040 0.135 2.15 11992 2111 45°
3.00 2 81 0.098 0.050 0.150 2.59 9955 1951 45°
fraisa.com
494
