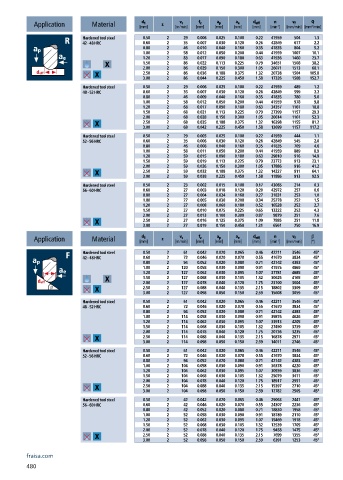

Page 482 - 21-036 APPLITEC catalogue.indb

n
v f
f z
d 1
d eff
a e
a p
Q
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.50 2 29 0.006 0.025 0.100 0.22 41959 504 1.3
42 - 48 HRC 0.60 2 35 0.007 0.030 0.120 0.26 42849 617 2.2
0.80 2 46 0.010 0.040 0.160 0.35 41835 804 5.2
1.00 2 58 0.012 0.050 0.200 0.44 41959 1007 10.1
1.20 2 83 0.017 0.090 0.180 0.63 41936 1460 23.7
1.50 2 86 0.022 0.113 0.225 0.79 34651 1508 38.2
2.00 2 86 0.029 0.150 0.300 1.05 26071 1513 68.1
2.50 2 86 0.036 0.188 0.375 1.32 20738 1504 105.8
3.00 2 86 0.044 0.225 0.450 1.58 17326 1508 152.7
Hardened tool steel 0.50 2 29 0.006 0.025 0.100 0.22 41959 489 1.2
48 - 52 HRC 0.60 2 35 0.007 0.030 0.120 0.26 42849 599 2.2
0.80 2 46 0.009 0.040 0.160 0.35 41835 780 5.0
1.00 2 58 0.012 0.050 0.200 0.44 41959 978 9.8
1.20 2 68 0.017 0.090 0.180 0.63 34357 1161 18.8
1.50 2 68 0.021 0.113 0.225 0.79 27399 1157 29.3
2.00 2 68 0.028 0.150 0.300 1.05 20614 1161 52.3
2.50 2 68 0.035 0.188 0.375 1.32 16398 1155 81.2
3.00 2 68 0.042 0.225 0.450 1.58 13699 1157 117.2
Hardened tool steel 0.50 2 29 0.005 0.025 0.100 0.22 41959 444 1.1
52 - 56 HRC 0.60 2 35 0.006 0.030 0.120 0.26 42849 545 2.0
0.80 2 46 0.008 0.040 0.160 0.35 41835 709 4.6
1.00 2 58 0.011 0.050 0.200 0.44 41959 889 8.9
1.20 2 59 0.015 0.090 0.180 0.63 29810 916 14.9
1.50 2 59 0.019 0.113 0.225 0.79 23773 913 23.1
2.00 2 59 0.026 0.150 0.300 1.05 17886 916 41.2
2.50 2 59 0.032 0.188 0.375 1.32 14227 911 64.1
3.00 2 59 0.038 0.225 0.450 1.58 11886 913 92.5
Hardened tool steel 0.50 2 23 0.002 0.015 0.100 0.17 43065 214 0.3
56 - 60 HRC 0.60 2 27 0.003 0.018 0.120 0.20 42972 257 0.6
0.80 2 27 0.004 0.024 0.160 0.27 31831 253 1.0
1.00 2 27 0.005 0.030 0.200 0.34 25278 252 1.5
1.20 2 27 0.008 0.060 0.180 0.52 16528 252 2.7
1.50 2 27 0.010 0.075 0.225 0.65 13222 252 4.3
2.00 2 27 0.013 0.100 0.300 0.87 9879 251 7.6
2.50 2 27 0.016 0.125 0.375 1.09 7885 251 11.8
3.00 2 27 0.019 0.150 0.450 1.31 6561 250 16.9
f z
v c
v f
d 1
n
d eff
a e
a p
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
42 - 48 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.20 2 127 0.062 0.030 0.095 1.07 37781 4685 45°
1.50 2 127 0.068 0.030 0.105 1.32 30625 4165 45°
2.00 2 127 0.078 0.040 0.120 1.75 23100 3604 45°
2.50 2 127 0.088 0.040 0.135 2.15 18802 3309 45°
3.00 2 127 0.098 0.050 0.150 2.59 15608 3059 45°
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
48 - 52 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 114 0.058 0.030 0.090 0.91 39876 4626 45°
1.20 2 114 0.062 0.030 0.095 1.07 33913 4205 45°
1.50 2 114 0.068 0.030 0.105 1.32 27490 3739 45°
2.00 2 114 0.078 0.040 0.120 1.75 20736 3235 45°
2.50 2 114 0.088 0.040 0.135 2.15 16878 2971 45°
3.00 2 114 0.098 0.050 0.150 2.59 14011 2746 45°
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
52 - 56 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 104 0.058 0.030 0.090 0.91 36378 4220 45°
1.20 2 104 0.062 0.030 0.095 1.07 30939 3836 45°
1.50 2 104 0.068 0.030 0.105 1.32 25079 3411 45°
2.00 2 104 0.078 0.040 0.120 1.75 18917 2951 45°
2.50 2 104 0.088 0.040 0.135 2.15 15397 2710 45°
3.00 2 104 0.098 0.050 0.150 2.59 12782 2505 45°
Hardened tool steel 0.50 2 42 0.042 0.020 0.065 0.46 29063 2441 45°
56 - 60 HRC 0.60 2 42 0.046 0.020 0.070 0.55 24307 2236 45°
0.80 2 42 0.052 0.020 0.080 0.71 18830 1958 45°
1.00 2 52 0.058 0.030 0.090 0.91 18189 2110 45°
1.20 2 52 0.062 0.030 0.095 1.07 15469 1918 45°
1.50 2 52 0.068 0.030 0.105 1.32 12539 1705 45°
2.00 2 52 0.078 0.040 0.120 1.75 9458 1475 45°
2.50 2 52 0.088 0.040 0.135 2.15 7699 1355 45°
3.00 2 52 0.098 0.050 0.150 2.59 6391 1253 45°
fraisa.com
480
