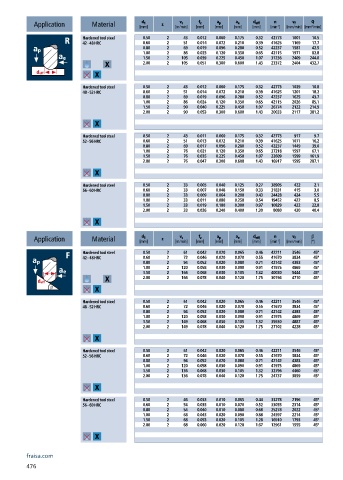

Page 478 - 21-036 APPLITEC catalogue.indb

a e
d eff
n
a p
d 1
v c
f z
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Hardened tool steel 0.50 2 43 0.012 0.060 0.175 0.32 42773 1001 10.5
42 - 48 HRC 0.60 2 51 0.014 0.072 0.210 0.39 41625 1169 17.7
0.80 2 69 0.019 0.096 0.280 0.52 42237 1581 42.5
1.00 2 86 0.023 0.120 0.350 0.65 42115 1971 82.8
1.50 2 105 0.039 0.225 0.450 1.07 31236 2409 244.0
2.00 2 105 0.051 0.300 0.600 1.43 23372 2404 432.7
Hardened tool steel 0.50 2 43 0.012 0.060 0.175 0.32 42773 1029 10.8
48 - 52 HRC 0.60 2 51 0.014 0.072 0.210 0.39 41625 1201 18.2
0.80 2 69 0.019 0.096 0.280 0.52 42237 1625 43.7
1.00 2 86 0.024 0.120 0.350 0.65 42115 2026 85.1
1.50 2 90 0.040 0.225 0.450 1.07 26774 2122 214.9
2.00 2 90 0.053 0.300 0.600 1.43 20033 2117 381.2
Hardened tool steel 0.50 2 43 0.011 0.060 0.175 0.32 42773 917 9.7
52 - 56 HRC 0.60 2 51 0.013 0.072 0.210 0.39 41625 1071 16.2
0.80 2 69 0.017 0.096 0.280 0.52 42237 1449 39.0
1.00 2 76 0.021 0.120 0.350 0.65 37218 1597 67.1
1.50 2 76 0.035 0.225 0.450 1.07 22609 1599 161.9
2.00 2 76 0.047 0.300 0.600 1.43 16917 1595 287.1
Hardened tool steel 0.50 2 33 0.005 0.040 0.125 0.27 38905 422 2.1
56 - 60 HRC 0.60 2 33 0.007 0.048 0.150 0.33 31831 415 3.0
0.80 2 33 0.009 0.064 0.200 0.43 24428 424 5.5
1.00 2 33 0.011 0.080 0.250 0.54 19452 422 8.5
1.50 2 33 0.019 0.180 0.300 0.97 10829 422 22.8
2.00 2 33 0.026 0.240 0.400 1.30 8080 420 40.4

d eff
a e
n
v c
f z
v f
a p
d 1
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
42 - 48 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 166 0.068 0.030 0.105 1.32 40030 5444 45°
2.00 2 166 0.078 0.040 0.120 1.75 30194 4710 45°
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
48 - 52 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 149 0.068 0.030 0.105 1.32 35930 4887 45°
2.00 2 149 0.078 0.040 0.120 1.75 27102 4228 45°
Hardened tool steel 0.50 2 61 0.042 0.020 0.065 0.46 42211 3546 45°
52 - 56 HRC 0.60 2 72 0.046 0.020 0.070 0.55 41670 3834 45°
0.80 2 94 0.052 0.020 0.080 0.71 42142 4383 45°
1.00 2 120 0.058 0.030 0.090 0.91 41975 4869 45°
1.50 2 136 0.068 0.030 0.105 1.32 32796 4460 45°
2.00 2 136 0.078 0.040 0.120 1.75 24737 3859 45°
Hardened tool steel 0.50 2 46 0.033 0.010 0.065 0.44 33278 2196 45°
56 - 60 HRC 0.60 2 54 0.035 0.010 0.070 0.52 33055 2314 45°
0.80 2 54 0.040 0.010 0.080 0.68 25278 2022 45°
1.00 2 68 0.045 0.020 0.090 0.88 24597 2214 45°
1.50 2 68 0.053 0.020 0.105 1.28 16910 1793 45°
2.00 2 68 0.060 0.020 0.120 1.67 12961 1555 45°

fraisa.com
476
