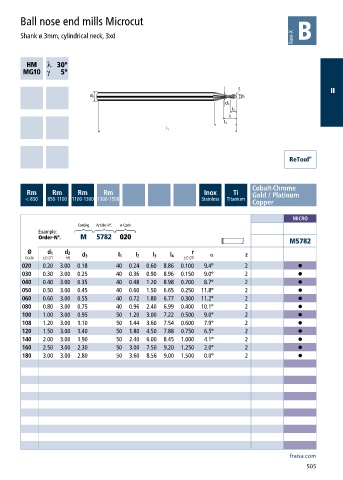

Ball nose end mills Microcut

Shank ø 3mm, cylindrical neck, 3xd

h ƍ
a ƍ

II

Cobalt-Chrome
Rm Rm Rm Rm Inox Ti Gold / Platinum
< 850 850-1100 1100-1300 1300-1500 Stainless Titanium
Copper
MICRO
Coating Article-N°. ø-Code
Example:
Order-N°. M 5782 020
M5782
Ø d 1 d 2 r α
Code ±0.01 h6 d 3 l 1 l 2 l 3 l 4 ±0.01 z
020 0.20 3.00 0.18 40 0.24 0.60 8.86 0.100 9.4° 2 •
030 0.30 3.00 0.25 40 0.36 0.90 8.96 0.150 9.0° 2 •
040 0.40 3.00 0.35 40 0.48 1.20 8.98 0.200 8.7° 2 •
050 0.50 3.00 0.45 40 0.60 1.50 6.65 0.250 11.8° 2 •
060 0.60 3.00 0.55 40 0.72 1.80 6.77 0.300 11.2° 2 •
080 0.80 3.00 0.75 40 0.96 2.40 6.99 0.400 10.1° 2 •
100 1.00 3.00 0.95 50 1.20 3.00 7.22 0.500 9.0° 2 •
108 1.20 3.00 1.10 50 1.44 3.60 7.54 0.600 7.9° 2 •
120 1.50 3.00 1.40 50 1.80 4.50 7.88 0.750 6.5° 2 •
140 2.00 3.00 1.90 50 2.40 6.00 8.45 1.000 4.1° 2 •
160 2.50 3.00 2.30 50 3.00 7.50 9.20 1.250 2.0° 2 •
180 3.00 3.00 2.80 50 3.60 8.56 9.00 1.500 0.0° 2 •
