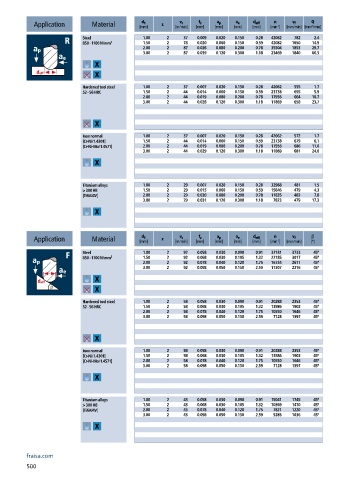

Page 502 - 21-036 APPLITEC catalogue.indb
P. 502
a p
a e
d eff
d 1
v c
f z
n
v f
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm /min]
3
Steel 1.00 2 37 0.009 0.020 0.150 0.28 42062 782 2.4
850 - 1100 N/mm² 1.50 2 78 0.020 0.060 0.150 0.59 42082 1650 14.9
2.00 2 87 0.026 0.080 0.200 0.78 35504 1853 29.7
3.00 2 87 0.039 0.120 0.300 1.18 23469 1840 66.3
Hardened tool steel 1.00 2 37 0.007 0.020 0.150 0.28 42062 555 1.7
52 - 56 HRC 1.50 2 44 0.014 0.060 0.150 0.59 23738 655 5.9
2.00 2 44 0.019 0.080 0.200 0.78 17956 664 10.7
3.00 2 44 0.028 0.120 0.300 1.18 11869 658 23.7
Inox normal 1.00 2 37 0.007 0.020 0.150 0.28 42062 572 1.7
[Cr-Ni/1.4301] 1.50 2 44 0.014 0.060 0.150 0.59 23738 679 6.1
[Cr-Ni-Mo/1.4571] 2.00 2 44 0.019 0.080 0.200 0.78 17956 686 11.0
3.00 2 44 0.029 0.120 0.300 1.18 11869 681 24.6
Titanium alloys 1.00 2 29 0.007 0.020 0.150 0.28 32968 481 1.5
> 300 HB 1.50 2 29 0.015 0.060 0.150 0.59 15646 479 4.3
[Ti6Al4V] 2.00 2 29 0.020 0.080 0.200 0.78 11835 483 7.8
3.00 2 29 0.031 0.120 0.300 1.18 7823 479 17.3
a p
v c
f z
v f
d 1
d eff
a e
n
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Steel 1.00 2 92 0.058 0.030 0.090 0.91 32181 3733 45°
850 - 1100 N/mm² 1.50 2 92 0.068 0.030 0.105 1.32 22185 3017 45°
2.00 2 92 0.078 0.040 0.120 1.75 16734 2611 45°
3.00 2 92 0.098 0.050 0.150 2.59 11307 2216 45°
Hardened tool steel 1.00 2 58 0.058 0.030 0.090 0.91 20288 2353 45°
52 - 56 HRC 1.50 2 58 0.068 0.030 0.105 1.32 13986 1902 45°
2.00 2 58 0.078 0.040 0.120 1.75 10550 1646 45°
3.00 2 58 0.098 0.050 0.150 2.59 7128 1397 45°
Inox normal 1.00 2 58 0.058 0.030 0.090 0.91 20288 2353 45°
[Cr-Ni/1.4301] 1.50 2 58 0.068 0.030 0.105 1.32 13986 1902 45°
[Cr-Ni-Mo/1.4571] 2.00 2 58 0.078 0.040 0.120 1.75 10550 1646 45°
3.00 2 58 0.098 0.050 0.150 2.59 7128 1397 45°
Titanium alloys 1.00 2 43 0.058 0.030 0.090 0.91 15041 1745 45°
> 300 HB 1.50 2 43 0.068 0.030 0.105 1.32 10369 1410 45°
[Ti6Al4V] 2.00 2 43 0.078 0.040 0.120 1.75 7821 1220 45°
3.00 2 43 0.098 0.050 0.150 2.59 5285 1036 45°
fraisa.com
500
