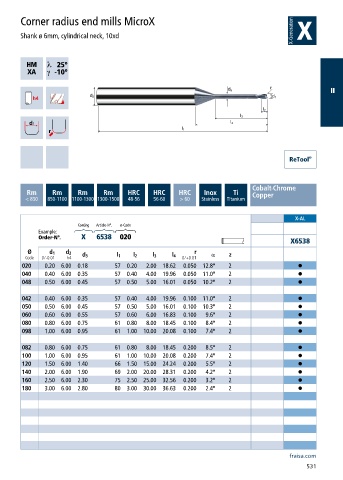

Corner radius end mills MicroX

Shank ø 6mm, cylindrical neck, 10xd

h ƍ
a ƍ

II

Cobalt-Chrome
Rm Rm Rm Rm HRC HRC HRC Inox Ti Copper
< 850 850-1100 1100-1300 1300-1500 48-56 56-60 > 60 Stainless Titanium

X-AL
Coating Article-N°. ø-Code
Example:
Order-N°. X 6538 020
X6538
Ø d 1 d 2 r α
Code 0/-0.01 h4 d 3 l 1 l 2 l 3 l 4 0/+0.01 z
020 0.20 6.00 0.18 57 0.20 2.00 18.62 0.050 12.8° 2 •
040 0.40 6.00 0.35 57 0.40 4.00 19.96 0.050 11.0° 2 •
048 0.50 6.00 0.45 57 0.50 5.00 16.01 0.050 10.2° 2 •

042 0.40 6.00 0.35 57 0.40 4.00 19.96 0.100 11.0° 2 •
050 0.50 6.00 0.45 57 0.50 5.00 16.01 0.100 10.3° 2 •
060 0.60 6.00 0.55 57 0.60 6.00 16.83 0.100 9.6° 2 •
080 0.80 6.00 0.75 61 0.80 8.00 18.45 0.100 8.4° 2 •
098 1.00 6.00 0.95 61 1.00 10.00 20.08 0.100 7.4° 2 •

082 0.80 6.00 0.75 61 0.80 8.00 18.45 0.200 8.5° 2 •
100 1.00 6.00 0.95 61 1.00 10.00 20.08 0.200 7.4° 2 •
120 1.50 6.00 1.40 66 1.50 15.00 24.24 0.200 5.5° 2 •
140 2.00 6.00 1.90 69 2.00 20.00 28.31 0.200 4.2° 2 •
160 2.50 6.00 2.30 75 2.50 25.00 32.56 0.200 3.2° 2 •
180 3.00 6.00 2.80 80 3.00 30.00 36.63 0.200 2.4° 2 •
