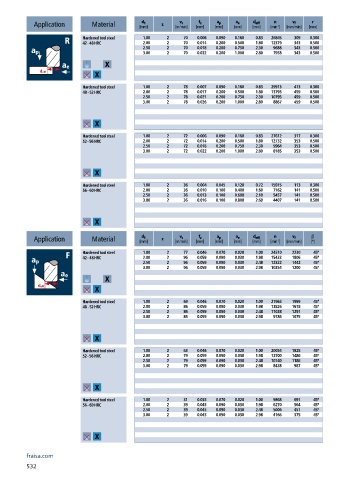

Page 534 - 21-036 APPLITEC catalogue.indb

a p
a e
d eff
d 1
v c
f z
n
v f
r
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [mm]
Hardened tool steel 1.00 2 70 0.006 0.090 0.160 0.83 26845 309 0.300
42 - 48 HRC 2.00 2 70 0.014 0.200 0.500 1.80 12379 343 0.500
2.50 2 70 0.018 0.200 0.750 2.30 9688 343 0.500
3.00 2 70 0.022 0.200 1.000 2.80 7958 343 0.500
Hardened tool steel 1.00 2 78 0.007 0.090 0.160 0.83 29913 413 0.300
48 - 52 HRC 2.00 2 78 0.017 0.200 0.500 1.80 13793 459 0.500
2.50 2 78 0.021 0.200 0.750 2.30 10795 459 0.500
3.00 2 78 0.026 0.200 1.000 2.80 8867 459 0.500
Hardened tool steel 1.00 2 72 0.006 0.090 0.160 0.83 27612 317 0.300
52 - 56 HRC 2.00 2 72 0.014 0.200 0.500 1.80 12732 353 0.500
2.50 2 72 0.018 0.200 0.750 2.30 9964 353 0.500
3.00 2 72 0.022 0.200 1.000 2.80 8185 353 0.500

Hardened tool steel 1.00 2 36 0.004 0.045 0.120 0.72 15915 113 0.300
56 - 60 HRC 2.00 2 36 0.010 0.100 0.400 1.60 7162 141 0.500
2.50 2 36 0.013 0.100 0.600 2.10 5457 141 0.500
3.00 2 36 0.016 0.100 0.800 2.60 4407 141 0.500

f z
n
v f
a e
d 1
d eff
a p
v c
Application Material [mm] z [m/min] [mm] [mm] [mm] [mm] [min ] -1 [mm/min] [°] β
Hardened tool steel 1.00 2 77 0.046 0.070 0.020 1.00 24510 2230 45°
42 - 48 HRC 2.00 2 96 0.059 0.090 0.030 1.98 15433 1806 45°
2.50 2 96 0.059 0.090 0.030 2.48 12322 1442 45°
3.00 2 96 0.059 0.090 0.030 2.98 10254 1200 45°
Hardened tool steel 1.00 2 69 0.046 0.070 0.020 1.00 21963 1999 45°
48 - 52 HRC 2.00 2 86 0.059 0.090 0.030 1.98 13826 1618 45°
2.50 2 86 0.059 0.090 0.030 2.48 11038 1291 45°
3.00 2 86 0.059 0.090 0.030 2.98 9186 1075 45°

Hardened tool steel 1.00 2 63 0.046 0.070 0.020 1.00 20054 1825 45°
52 - 56 HRC 2.00 2 79 0.059 0.090 0.030 1.98 12700 1486 45°
2.50 2 79 0.059 0.090 0.030 2.48 10140 1186 45°
3.00 2 79 0.059 0.090 0.030 2.98 8438 987 45°

Hardened tool steel 1.00 2 31 0.035 0.070 0.020 1.00 9868 691 45°
56 - 60 HRC 2.00 2 39 0.045 0.090 0.030 1.98 6270 564 45°
2.50 2 39 0.045 0.090 0.030 2.48 5006 451 45°
3.00 2 39 0.045 0.090 0.030 2.98 4166 375 45°

fraisa.com
532
