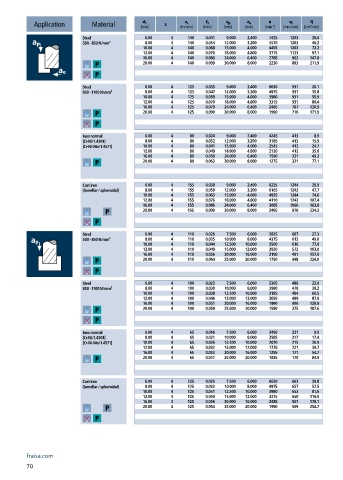

Page 72 - 21-036 APPLITEC catalogue.indb
P. 72
a e
n
v f
a p
d 1
v c
f z
Q
Application Material [mm] z [m/min] [mm] [mm] [mm] [min ] -1 [mm/min] [cm /min]
3
Steel 6.00 4 140 0.041 9.000 2.400 7425 1203 26.0
500 - 850 N/mm² 8.00 4 140 0.054 12.000 3.200 5570 1203 46.2
10.00 4 140 0.068 15.000 4.000 4455 1203 72.2
12.00 4 140 0.076 18.000 4.800 3715 1123 97.1
16.00 4 140 0.086 24.000 6.400 2785 963 147.8
20.00 4 140 0.099 30.000 8.000 2230 883 211.9
Steel 6.00 4 125 0.035 9.000 2.400 6630 931 20.1
850 - 1100 N/mm² 8.00 4 125 0.047 12.000 3.200 4975 931 35.8
10.00 4 125 0.059 15.000 4.000 3980 931 55.9
12.00 4 125 0.070 18.000 4.800 3315 931 80.4
16.00 4 125 0.079 24.000 6.400 2485 787 120.9
20.00 4 125 0.090 30.000 8.000 1990 716 171.9
Inox normal 6.00 4 80 0.024 9.000 2.400 4245 413 8.9
[Cr-Ni/1.4301] 8.00 4 80 0.032 12.000 3.200 3185 413 15.9
[Cr-Ni-Mo/1.4571] 10.00 4 80 0.041 15.000 4.000 2545 412 24.7
12.00 4 80 0.049 18.000 4.800 2120 412 35.6
16.00 4 80 0.050 24.000 6.400 1590 321 49.2
20.00 4 80 0.063 30.000 8.000 1275 321 77.1
Cast iron 6.00 4 155 0.038 9.000 2.400 8225 1244 26.9
(lamellar / spheroidal) 8.00 4 155 0.050 12.000 3.200 6165 1243 47.7
10.00 4 155 0.063 15.000 4.000 4935 1244 74.6
12.00 4 155 0.076 18.000 4.800 4110 1243 107.4
16.00 4 155 0.086 24.000 6.400 3085 1066 163.8
20.00 4 155 0.099 30.000 8.000 2465 976 234.3
Steel 6.00 4 110 0.026 7.500 6.000 5835 607 27.3
500 - 850 N/mm² 8.00 4 110 0.035 10.000 8.000 4375 613 49.0
10.00 4 110 0.044 12.500 10.000 3500 616 77.0
12.00 4 110 0.049 15.000 12.000 2920 572 103.0
16.00 4 110 0.056 20.000 16.000 2190 491 157.0
20.00 4 110 0.064 25.000 20.000 1750 448 224.0
Steel 6.00 4 100 0.023 7.500 6.000 5305 488 22.0
850 - 1100 N/mm² 8.00 4 100 0.030 10.000 8.000 3980 478 38.2
10.00 4 100 0.038 12.500 10.000 3185 484 60.5
12.00 4 100 0.046 15.000 12.000 2655 489 87.9
16.00 4 100 0.051 20.000 16.000 1990 406 129.9
20.00 4 100 0.059 25.000 20.000 1590 375 187.6
Inox normal 6.00 4 65 0.016 7.500 6.000 3450 221 9.9
[Cr-Ni/1.4301] 8.00 4 65 0.021 10.000 8.000 2585 217 17.4
[Cr-Ni-Mo/1.4571] 10.00 4 65 0.026 12.500 10.000 2070 215 26.9
12.00 4 65 0.032 15.000 12.000 1725 221 39.7
16.00 4 65 0.033 20.000 16.000 1295 171 54.7
20.00 4 65 0.041 25.000 20.000 1035 170 84.9
Cast iron 6.00 4 125 0.025 7.500 6.000 6630 663 29.8
(lamellar / spheroidal) 8.00 4 125 0.033 10.000 8.000 4975 657 52.5
10.00 4 125 0.041 12.500 10.000 3980 653 81.6
12.00 4 125 0.049 15.000 12.000 3315 650 116.9
16.00 4 125 0.056 20.000 16.000 2485 557 178.1
20.00 4 125 0.064 25.000 20.000 1990 509 254.7
fraisa.com
70
