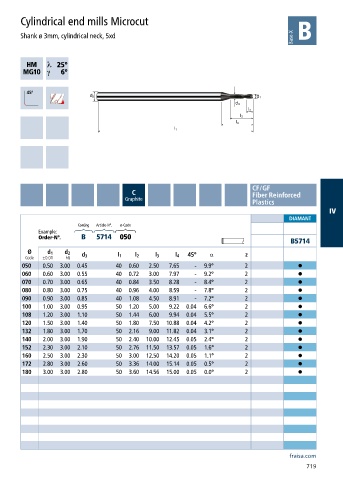

Cylindrical end mills Microcut

Shank ø 3mm, cylindrical neck, 5xd

h ƍ
a ƍ

CF/GF
C Fiber Reinforced
Graphite
Plastics
IV
DIAMANT
Coating Article-N°. ø-Code
Example:
Order-N°. B 5714 050
B5714
Ø d 1 d 2 α
d 3 l 1 l 2 l 3 l 4 45° z
Code ±0.01 h6
050 0.50 3.00 0.45 40 0.60 2.50 7.65 - 9.9° 2 •
060 0.60 3.00 0.55 40 0.72 3.00 7.97 - 9.2° 2 •
070 0.70 3.00 0.65 40 0.84 3.50 8.28 - 8.4° 2 •
080 0.80 3.00 0.75 40 0.96 4.00 8.59 - 7.8° 2 •
090 0.90 3.00 0.85 40 1.08 4.50 8.91 - 7.2° 2 •
100 1.00 3.00 0.95 50 1.20 5.00 9.22 0.04 6.6° 2 •
108 1.20 3.00 1.10 50 1.44 6.00 9.94 0.04 5.5° 2 •
120 1.50 3.00 1.40 50 1.80 7.50 10.88 0.04 4.2° 2 •
132 1.80 3.00 1.70 50 2.16 9.00 11.82 0.04 3.1° 2 •
140 2.00 3.00 1.90 50 2.40 10.00 12.45 0.05 2.4° 2 •
152 2.30 3.00 2.10 50 2.76 11.50 13.57 0.05 1.6° 2 •
160 2.50 3.00 2.30 50 3.00 12.50 14.20 0.05 1.1° 2 •
172 2.80 3.00 2.60 50 3.36 14.00 15.14 0.05 0.5° 2 •
180 3.00 3.00 2.80 50 3.60 14.56 15.00 0.05 0.0° 2 •
