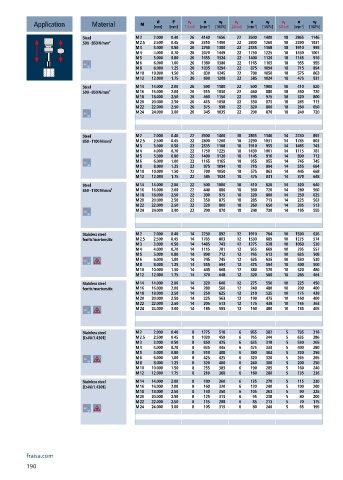

Page 192 - Carbide drills I Thread cutting tools 2023

n
v c
v c
v f
v f
P
d
n
v c
n
v f
Application Material M [mm] [mm] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%] 3.0 x d [min ] -1 [100%]
Steel M 2 2.000 0.40 26 4140 1656 22 3500 1400 18 2865 1146
500 - 850 N/mm² M 2.5 2.500 0.45 26 3310 1490 22 2800 1260 18 2290 1031
M 3 3.000 0.50 26 2760 1380 22 2335 1168 18 1910 955
M 4 4.000 0.70 26 2070 1449 22 1750 1225 18 1430 1001
M 5 5.000 0.80 26 1655 1324 22 1400 1120 18 1145 916
M 6 6.000 1.00 26 1380 1380 22 1165 1165 18 955 955
M 8 8.000 1.25 26 1035 1294 22 875 1094 18 715 894
M 10 10.000 1.50 26 830 1245 22 700 1050 18 575 863
M 12 12.000 1.75 26 690 1208 22 585 1024 18 475 831
Steel M 14 14.000 2.00 26 590 1180 22 500 1000 18 410 820
500 - 850 N/mm² M 16 16.000 2.00 26 515 1030 22 440 880 18 360 720
M 18 18.000 2.50 26 460 1150 22 390 975 18 320 800
M 20 20.000 2.50 26 415 1038 22 350 875 18 285 713
M 22 22.000 2.50 26 375 938 22 320 800 18 260 650
M 24 24.000 3.00 26 345 1035 22 290 870 18 240 720
Steel M 2 2.000 0.40 22 3500 1400 18 2865 1146 14 2230 892
850 - 1100 N/mm² M 2.5 2.500 0.45 22 2800 1260 18 2290 1031 14 1785 803
M 3 3.000 0.50 22 2335 1168 18 1910 955 14 1485 743
M 4 4.000 0.70 22 1750 1225 18 1430 1001 14 1115 781
M 5 5.000 0.80 22 1400 1120 18 1145 916 14 890 712
M 6 6.000 1.00 22 1165 1165 18 955 955 14 745 745
M 8 8.000 1.25 22 875 1094 18 715 894 14 555 694
M 10 10.000 1.50 22 700 1050 18 575 863 14 445 668
M 12 12.000 1.75 22 585 1024 18 475 831 14 370 648
Steel M 14 14.000 2.00 22 500 1000 18 410 820 14 320 640
850 - 1100 N/mm² M 16 16.000 2.00 22 440 880 18 360 720 14 280 560
M 18 18.000 2.50 22 390 975 18 320 800 14 250 625
M 20 20.000 2.50 22 350 875 18 285 713 14 225 563
M 22 22.000 2.50 22 320 800 18 260 650 14 205 513
M 24 24.000 3.00 22 290 870 18 240 720 14 185 555
Stainless steel M 2 2.000 0.40 14 2230 892 12 1910 764 10 1590 636
ferritc/martensitic M 2.5 2.500 0.45 14 1785 803 12 1530 689 10 1275 574
M 3 3.000 0.50 14 1485 743 12 1275 638 10 1060 530
M 4 4.000 0.70 14 1115 781 12 955 669 10 795 557
M 5 5.000 0.80 14 890 712 12 765 612 10 635 508
M 6 6.000 1.00 14 745 745 12 635 635 10 530 530
M 8 8.000 1.25 14 555 694 12 475 594 10 400 500
M 10 10.000 1.50 14 445 668 12 380 570 10 320 480
M 12 12.000 1.75 14 370 648 12 320 560 10 265 464
Stainless steel M 14 14.000 2.00 14 320 640 12 275 550 10 225 450
ferritc/martensitic M 16 16.000 2.00 14 280 560 12 240 480 10 200 400
M 18 18.000 2.50 14 250 625 12 210 525 10 175 438
M 20 20.000 2.50 14 225 563 12 190 475 10 160 400
M 22 22.000 2.50 14 205 513 12 175 438 10 145 363
M 24 24.000 3.00 14 185 555 12 160 480 10 135 405
Stainless steel M 2 2.000 0.40 8 1275 510 6 955 382 5 795 318
[Cr-Ni/1.4301] M 2.5 2.500 0.45 8 1020 459 6 765 344 5 635 286
M 3 3.000 0.50 8 850 425 6 635 318 5 530 265
M 4 4.000 0.70 8 635 445 6 475 333 5 400 280
M 5 5.000 0.80 8 510 408 6 380 304 5 320 256
M 6 6.000 1.00 8 425 425 6 320 320 5 265 265
M 8 8.000 1.25 8 320 400 6 240 300 5 200 250
M 10 10.000 1.50 8 255 383 6 190 285 5 160 240
M 12 12.000 1.75 8 210 368 6 160 280 5 135 236
Stainless steel M 14 14.000 2.00 8 180 360 6 135 270 5 115 230
[Cr-Ni/1.4301] M 16 16.000 2.00 8 160 320 6 120 240 5 100 200
M 18 18.000 2.50 8 140 350 6 105 263 5 90 225
M 20 20.000 2.50 8 125 313 6 95 238 5 80 200
M 22 22.000 2.50 8 115 288 6 85 213 5 70 175
M 24 24.000 3.00 8 105 315 6 80 240 5 65 195

fraisa.com
190
