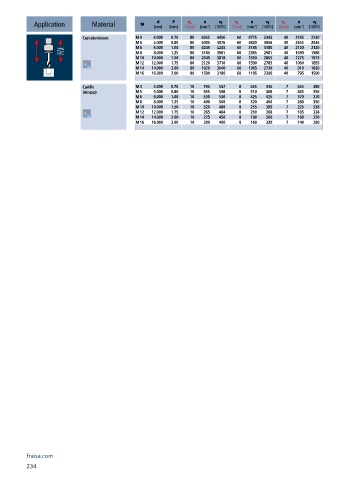

Page 236 - Carbide drills I Thread cutting tools 2023

n
v c
v c
d
P
v f
v f
v f
n
v c
n
Application Material M [mm] [mm] 1.0 x d [min ] -1 [100%] 1.5 x d [min ] -1 [100%] 2.0 x d [min ] -1 [100%]
Cast aluminium M 4 4.000 0.70 80 6365 4456 60 4775 3343 40 3185 2230
M 5 5.000 0.80 80 5095 4076 60 3820 3056 40 2545 2036
M 6 6.000 1.00 80 4245 4245 60 3185 3185 40 2120 2120
M 8 8.000 1.25 80 3185 3981 60 2385 2981 40 1590 1988
M 10 10.000 1.50 80 2545 3818 60 1910 2865 40 1275 1913
M 12 12.000 1.75 80 2120 3710 60 1590 2783 40 1060 1855
M 14 14.000 2.00 80 1820 3640 60 1365 2730 40 910 1820
M 16 16.000 2.00 80 1590 3180 60 1195 2390 40 795 1590
CuAlFe M 4 4.000 0.70 10 795 557 8 635 445 7 555 389
(Ampco) M 5 5.000 0.80 10 635 508 8 510 408 7 445 356
M 6 6.000 1.00 10 530 530 8 425 425 7 370 370
M 8 8.000 1.25 10 400 500 8 320 400 7 280 350
M 10 10.000 1.50 10 320 480 8 255 383 7 225 338
M 12 12.000 1.75 10 265 464 8 210 368 7 185 324
M 14 14.000 2.00 10 225 450 8 180 360 7 160 320
M 16 16.000 2.00 10 200 400 8 160 320 7 140 280
