Page 299 - Carbide drills I Thread cutting tools 2023
P. 299

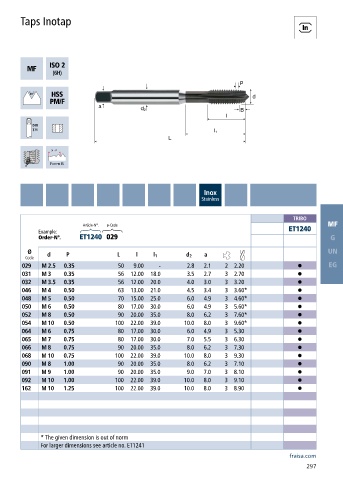

Taps Inotap




























                                                          Inox
                                                         Stainless


                                                                                  TRIBO
                        Article-N°.  ø-Code                                                 MF
            Example:                                                             ET1240
            Order-N°.  ET1240  029                                                           G
         Ø                                                                                  UN
        Code  d    P              L    l    l 1      d 2  a
       029   M 2.5  0.35          50  9.00   -       2.8  2.1  2 2.20               •       EG
       031   M 3   0.35           56  12.00  18.0    3.5  2.7  3 2.70               •
       032   M 3.5  0.35          56  12.00  20.0    4.0  3.0  3  3.20              •
       046   M 4   0.50           63  13.00  21.0    4.5  3.4  3 3.60*              •
       048   M 5   0.50           70  15.00  25.0    6.0  4.9  3 4.60*              •
       050   M 6   0.50           80  17.00  30.0    6.0  4.9  3  5.60*             •
       052   M 8   0.50           90  20.00  35.0    8.0  6.2  3 7.60*              •
       054   M 10  0.50          100  22.00  39.0   10.0  8.0  3 9.60*              •
       064   M 6   0.75           80  17.00  30.0    6.0  4.9  3  5.30              •
       065   M 7   0.75           80  17.00  30.0    7.0  5.5  3  6.30              •
       066   M 8   0.75           90  20.00  35.0    8.0  6.2  3 7.30               •
       068   M 10  0.75          100  22.00  39.0   10.0  8.0  3  9.30              •
       090   M 8   1.00           90  20.00  35.0    8.0  6.2  3  7.10              •
       091   M 9   1.00           90  20.00  35.0    9.0  7.0  3 8.10               •
       092   M 10  1.00          100  22.00  39.0   10.0  8.0  3  9.10              •
       162   M 10  1.25          100  22.00  39.0   10.0  8.0  3  8.90              •






            * The given dimension is out of norm
            For larger dimensions see article no. ET1241
                                                                                 fraisa.com
                                                                                      297
