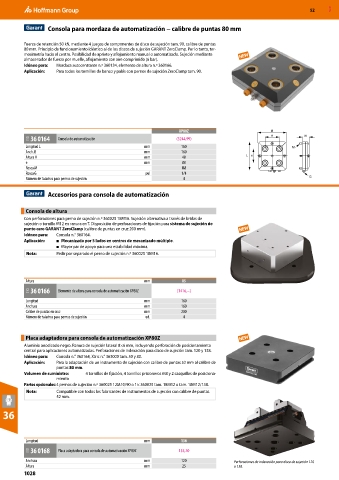

52 MXD

Consola para mordaza de automatización − calibre de puntas 80 mm

Fuerza de retención 50 kN, mediante 4 juegos de componentes de disco de sujeción tam. 90, calibre de puntas
80 mm. Principio de funcionamiento idéntico al de los discos de sujeción GARANT ZeroClamp. Por lo tanto, ter-
mosimetría hacia el centro. Posibilidad de apriete y aflojamiento manual o automatizado. Sujeción mediante
almacenador de fuerza por muelle, aflojamiento con aire comprimido (6 bar).
Idóneo para: Mordaza autocentrante n.º 360134, elemento de altura n.º 360166.
Aplicación: Para todos los tornillos de banco y palés con pernos de sujeción ZeroClamp tam. 90.

XP80Z B e
31O 36 0164 Consola de automatización (3244,99) H
Longitud L mm 160 M
Anch. B mm 160
Altura H mm 40 L e
e mm 80
Rosca M M8
Rosca G pul 1/4
Número de taladros para pernos de sujeción 4 G

Accesorios para consola de automatización

Consola de altura
Con perforaciones para perno de sujeción n.º 360025 18M16. Sujeción alternativa a través de bridas de
sujeción o tornillo M12 en ranura en T. Disposición de perforaciones de fijación para sistema de sujeción de
punto cero GARANT ZeroClamp (calibre de puntas en cruz 200 mm).
Idóneo para: Consola n.° 360164.
Aplicación: ■ Mecanizado por 5 lados en centros de mecanizado múltiple.
■ Mayor par de apoyo para una estabilidad máxima.
Nota: Pedir por separado el perno de sujeción n.º 360025 18M16.

Altura mm 85
31O 36 0166 Elemento de altura para consola de automatización XP80Z (1416,–)
Longitud mm 160
Anchura mm 160
Calibre de puntas en cruz mm 200
Número de taladros para pernos de sujeción ud. 4

Placa adaptadora para consola de automatización XP80Z
Aluminio anodizado negro. Ranura de sujeción lateral 8×6 mm, incluyendo perforación de posicionamiento
central para aplicaciones automatizadas. Perforaciones de indexación para disco de sujeción tam. 120 y 138.
Idóneo para: Consola n.° 360164, Xtric n.° 363000 tam. 50 y 80.
Aplicación: Para la adaptación de un instrumento de sujeción con calibre de puntas 52 mm al calibre de
puntas 80 mm.
Volumen de suministro: 4 tornillos de fijación, 4 tornillos prisioneros M8 y 2 casquillos de posiciona-
miento
Partes opcionales: 4 pernos de sujeción n.º 360025 12M10/90 o 1× 360025 tam. 18M12 o tam. 18M12/138.
Nota: Compatible con todos los fabricantes de instrumentos de sujeción con calibre de puntas
52 mm.

36

Longitud mm 136
31O 36 0168 Placa adaptadora para consola de automatización XP80Z 135,70
Anchura mm 120 Perforaciones de indexación para disco de sujeción 120
Altura mm 25 o 138.
