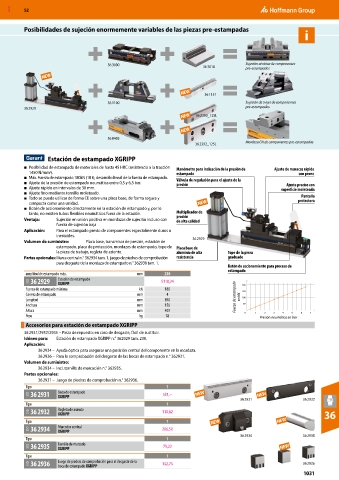

Page 1031 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Posibilidades de sujeción enormemente variables de las piezas pre-estampadas
i

36 3000 36 3018 Sujeción céntrica de componentes
pre-estampados

36 1151
36 1100 Sujeción de 5 ejes de componentes
36 2929 pre-estampados
36 2390_125L

36 0405
36 2392_125L Mordaza CN de componentes pre-estampados

Estación de estampado XGRIPP
■ Posibilidad de estampado de materiales de hasta 45 HRC (resistencia a la tracción Manómetro para indicación de la presión de Ajuste de muescas rápido
1450 N/mm ). estampado con perno
2
■ Máx. Fuerza de estampado 180kN (18 t), desarrollo lineal de la fuerza de estampado. Válvula de regulación para el ajuste de la
■ Ajuste de la presión de estampado neumática entre 0,5 y 6,5 bar. presión Ajuste preciso con
■ Ajuste rápido en intervalos de 30 mm. superficie moleteada
■ Ajuste fino mediante tornillo moleteado.
Pantalla
■ Todo se puede utilizar de forma CE sobre una placa base, de forma segura y protectora
compacta como una unidad.
■ Botón de accionamiento directamente en la estación de estampado y, por lo
tanto, no existen tubos flexibles neumáticos fuera de la estación. Multiplicador de
Ventaja: Sujeción en unión positiva en mordazas de sujeción incluso con presión
de alta calidad
fuerza de sujeción baja
Aplicación: Para el estampado previo de componentes especialmente duros o
inestables.
Volumen de suministro: Placa base, transmisor de presión, estación de 36 2929
estampado, placa de protección, mordazas de estampado, tope de Placa base de
la pieza de trabajo, regleta de asiento. aluminio de alta Tope de la pieza
Partes opcionales: Marca central n.° 362934 tam. 1, juego de piedras de comprobación resistencia graduado
para desgaste de la mordaza de estampado n.° 362936 tam. 1.
Botón de accionamiento para proceso de
estampado
amplitud de estampado máx. mm 230
31O 36 2929 Estación de estampado 5118,24
XGRIPP
Fuerza de estampado máxima kN 180
Carrera de estampado mm 4 Fuerza de estampado
Longitud mm 890 en kN
Anchura mm 150
Altura mm 409
Peso kg 78 Presión neumática en bar
Accesorios para estación de estampado XGRIPP
36 2931/2932/2935 – Pieza de repuesto: en caso de desgaste, fácil de sustituir.
Idóneo para: Estación de estampado XGRIPP n.° 362929 tam. 230.
Aplicación:
36 2934 – Ayuda óptica para asegurar una posición central del componente en la mordaza.
36 2936 – Para la comprobación del desgaste de las bocas de estampado n.° 362931.
Volumen de suministro:
36 2934 – Incl. tornillo de marcación n.° 362935.
Partes opcionales:
36 2931 – Juego de piedras de comprobación n.° 362936.
Tipo 1
31O 36 2931 Boca de estampado 531,–
XGRIPP
36 2931 36 2932
Tipo 1
31O 36 2932 Regleta de asiento 110,62 36
XGRIPP
Tipo 1
31O 36 2934 Marcador central 206,50
XGRIPP
36 2934 36 2935
Tipo 1
31O 36 2935 Tornillo de marcado 75,22
XGRIPP
Tipo 1
31O 36 2936 Juego de piedras de comprobación para el desgaste de la 132,75 36 2936
boca de estampado XGRIPP
1031
