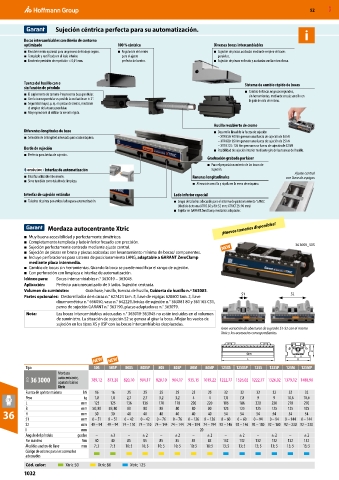

52 MXD

Sujeción céntrica perfecta para su automatización. i
Bocas intercambiables con diseño de contorno
optimizado 100 % céntrica Diversas bocas intercambiables
■ Recubrimiento opcional para un proceso de trabajo seguro. ■ Regulación del centro ■ Sujeción de piezas acabadas mediante empleo de bases
■ Templado y rectificado en el lado inferior. para el ajuste paralelas.
■ Excelente precisión de repetición < 0,01 mm. perfecto del centro. ■ Sujeción de piezas en bruto y acabadas con la misma boca.

Tuerca del husillo con o Sistema de cambio rápido de bocas
sin función de péndulo
■ Cambio de bocas en pocos segundos,
■ El suplemento de tamaño P representa boca pendular. sin herramientas, mediante encaje sencillo en
■ Con la tuerca pendular es posible la oscilación en ± 2°. la guía de cola de milano.
■ Seguridad mayor, p. ej. en piezas de sierras, mediante
el empleo de la tuerca pendular.
■ Mayor precisión al utilizar la versión rígida.
Husillo recubierto de cromo
Diferentes longitudes de base ■ Desarrollo lineal de la fuerza de sujeción
■ Selección de la longitud adecuada para cada máquina. – XTRIC50: 40 Nm generan una fuerza de sujeción de 16 kN
– XTRIC80: 85 Nm generan una fuerza de sujeción de 25 kN
– XTRIC125: 120 Nm generan una fuerza de sujeción de 32 kN
Borde de sujeción ■ Posibilidad de sujeción interior mediante giro de las tuercas del husillo.
■ Perfecto para bridas de sujeción.
Graduación grabada por láser
■ Para el preposicionamiento de las bocas de
- Interfaz de automatización sujeción.
Ajuste central
■ Interfaz utilizable libremente. Ranuras longitudinales con llave de espigas
■ Sirve también como taladro de limpieza.
■ Alineación sencilla y rápida en la mesa de máquina.
Interfaz de sujeción estándar Lado inferior especial
■ Taladros de pinza por ambos lados para automatización. ■ Grupo de taladros adecuado para el sistema de posicionamiento “LANG”.
(Medida de trama XTRIC 50 y 80: 52 mm; XTRIC125: 96 mm)
■ Sujetar en GARANT ZeroClamp mediante adaptador.

Mordaza autocentrante Xtric ¡Nuevos tamaños disponibles!

■ Muy buena accesibilidad y perfectamente simétricos.
■ Completamente templada y lado inferior fresado con precisión.
■ Sujeción perfectamente centrada mediante ajuste central. 36 3000_50S
■ Sujeción de piezas en bruto y piezas acabadas con levantamiento mínimo de bocas/ componentes.
■ Incluye perforaciones para sistema de posicionamiento LANG, adaptable a GARANT ZeroClamp
mediante placa intermedia.
■ Cambio de bocas sin herramientas. Girando la boca se puede modificar el rango de sujeción.
■ Con perforación con limpieza e interfaz de automatización.
Idóneo para: Bocas intercambiables n.° 363010 – 363045.
Aplicación: Perfecto para mecanizado de 5 lados. Sujeción centrada.
Volumen de suministro: Guía base, husillo, tuercas de husillo, Cubierta de husillo n.º 363083.
Partes opcionales: Destornillador de 6 caras n.° 627424 tam. 5, llave de espigas 628600 tam. 2, llave S1 S2
dinamométrica n.° 656050, vaso n.° 642229, bridas de sujeción n.° 363081 80 y 361165 CS1,
perno de sujeción GARANT n.° 363190, placas adaptadoras n.° 363079.
Nota: Las bocas intercambiables adecuadas n.° 363010-363045 no están incluidas en el volumen
de suministro. La situación de sujeción S2 se genera al girar la boca. Aflojar los vacíos de
sujeción en los tipos XS y XSP con las bocas intercambiables desplazadas.
Gran variación de aberturas de sujeción S1-S2 con el mismo
Xtric y los accesorios correspondientes.

H
L B
Tipo 50S 50SP 80XS 80XSP 80S 80SP 80M 80MP 125XS 125XSP 125S 125SP 125M 125MP
Mordaza
31O 36 3000 autocentrante, 789,12 873,20 820,10 904,17 820,10 904,17 935,15 1019,22 1222,77 1326,02 1222,77 1326,02 1379,12 1480,90
aparato básico
Xtric
Fuerza de apriete máxima kN 16 16 25 25 25 25 25 25 32 32 32 32 32 32
Peso kg 1,8 1,8 2,7 2,7 3,2 3,2 4 4 7,8 7,8 9 9 10,6 10,6
L mm 125 125 136 136 170 170 220 220 186 186 220 220 270 270
B mm 50; 80 50; 80 80 80 80 80 80 80 125 125 125 125 125 125
36 H mm 0 – 51 0 – 51 0 – 42 0 – 42 0 – 76 0 – 76 0 – 126 0 – 126 0 – 60 0 – 60 0 – 94 0 – 94 0 – 144 0 – 144
40
40
54
54
30
30
40
54
54
54
54
40
40
40
S1
mm
S2 mm 49 – 94 49 – 94 74 – 110 74 – 110 74 – 144 74 – 144 74 – 194 74 – 194 92 – 146 92 – 146 92 – 180 92 – 180 92 – 230 92 – 230
l mm 20
Ángulo del péndulo grados – ±3 – ± 2 – ± 2 – ± 2 – ± 2 – ± 2 – ± 2
Par máximo Nm 40 40 85 85 85 85 85 85 132 132 132 132 132 132
Medidas anchos de llave mm 7; 3 7; 3 10; 5 10; 5 10; 5 10; 5 10; 5 10; 5 13; 5 13; 5 13; 5 13; 5 13; 5 13; 5
Código de colores para los accesorios
adecuados
Cód. color: Xtric 50 Xtric 80 Xtric 125
