MXD 52

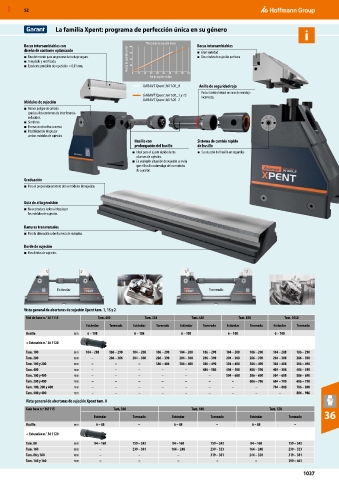

La familia Xpent: programa de perfección única en su género
i
*Recorrido de sujeción lineal
Bocas intercambiables con 40 Bocas intercambiables
diseño de contorno optimizado 30 ■ Gran variedad
■ Recubrimiento para un proceso de trabajo seguro. Fuerza de sujeción en kN 20 ■ Dos niveles de sujeción por boca
■ Templado y rectificado.
■ Excelente precisión de repetición < 0,01 mm. 10
0 10 20 30 40 50 60 70 80 90
Par de apriete en Nm
GARANT Xpent 361100_0 Anillo de seguridad rojo
Para el control visual en caso de montaje
GARANT Xpent 361100_1 y 1S incorrecto.
Módulos de sujeción GARANT Xpent 361100_2
■ Menor peligro de colisión
gracias a los contornos de interferencia
reducidos.
■ Simétrico
■ Forma constructiva convexa
■ Posibilidad de desplazar
ambos módulos de sujeción
Husillo con Sistema de cambio rápido
prolongación del husillo de husillo
■ Ideal para el ajuste rápido de los ■ Sustitución del husillo en segundos
alcances de sujeción.
■ En cualquier situación de sujeción se evita
que el husillo sobresalga de los módulos
de sujeción.
Graduación
■ Para el preposicionamiento de los módulos de sujeción.

Guía de alta precisión
■ No se produce ladeo al desplazar
los módulos de sujeción.

Ranuras transversales
■ Para la alineación sobre la mesa de máquina.

Borde de sujeción
■ Para bridas de sujeción.

Estándar Torneado

Vista general de aberturas de sujeción Xpent tam. 1, 1S y 2
Riel de base n.° 36 1115 Tam. 450 Tam. 550 Tam. 650 Tam. 850 Tam. 1050
Estándar Torneado Estándar Torneado Estándar Torneado Estándar Torneado Estándar Torneado
Husillo mm 6 – 108 6 – 108 6 – 108 6 – 108 6 – 108
+ Extensión n.° 36 1120
Tam. 100 mm 104 – 208 186 – 290 104 – 208 186 – 290 104 – 208 186 – 290 104 – 208 186 – 290 104 – 208 186 – 290
Tam. 200 mm – 286 – 386 204 – 308 286 – 390 204 – 308 286 – 390 204 – 308 286 – 390 204 – 308 286 – 390
Tam. 100 y 200 mm – – – 386 – 486 304 – 408 386 – 490 304 – 408 386 – 490 304 – 408 386 – 490
Tam. 400 mm – – – – – 486 – 586 404 – 508 486 – 590 404 – 508 486 – 590
Tam. 100 y 400 mm – – – – – – 504 – 608 586 – 690 504 – 608 586 – 690
Tam. 200 y 400 mm – – – – – – – 686 – 786 604 – 708 686 – 790
Tam. 100, 200 y 400 mm – – – – – – – – 704 – 808 786 – 890
Tam. 400 y 400 mm – – – – – – – – – 886 – 986
Vista general de aberturas de sujeción Xpent tam. 0
Guía base n.º 361115 Tam. 360 Tam. 440 Tam. 520
Estándar Torneado Estándar Torneado Estándar Torneado 36
Husillo mm 6 – 88 – 6 – 88 – 6 – 88 –
+ Extensión n.° 36 1120
Tam. 80 mm 84 – 168 159 – 243 84 – 168 159 – 243 84 – 168 159 – 243
Tam. 160 mm – 239 – 301 164 – 248 239 – 323 164 – 248 239 – 323
Tam. 80 y 160 mm – – – 319 – 381 244 – 328 319 – 381
Tam. 160 y 160 mm – – – – – 399 – 461
