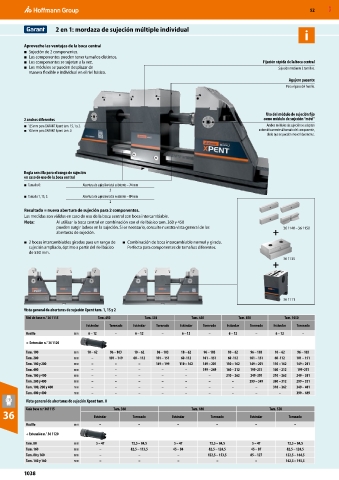

2 en 1: mordaza de sujeción múltiple individual
i

Aproveche las ventajas de la boca central
■ Sujeción de 2 componentes.
■ Los componentes pueden tener tamaños distintos.
■ Los componentes se sujetan a la vez. Fijación rápida de la boca central
■ Los módulos se pueden desplazar de Sujeción mediante 2 tornillos.
manera flexible e individual en el riel básico.
Agujero pasante
Para el paso del husillo.

Uso del módulo de sujeción fijo
2 anchos diferentes como módulo de sujeción “móvi”
■ 125 mm para GARANT Xpent tam. 1S, 1 y 2. Ambos módulos de sujeción se adaptan
■ 100 mm para GARANT Xpent tam. 0. automáticamente al tamaño del componente,
dado que se pueden mover libremente.

Regla sencilla para el rango de sujeción
en caso de uso de la boca central
■ Tamaño 0: Abertura de sujeción total existente – 74 mm
2
■ Tamaño 1, 1S, 2: Abertura de sujeción total existente – 84 mm
2
Resultado = nueva abertura de sujeción para 2 componentes.
Las medidas son válidas en caso de uso de la boca central con boca intercambiable.
Nota: Al utilizar la boca central en combinación con el riel básico tam. 360 y 450
pueden surgir ladeos en la sujeción. Si es necesario, consulte nuestra vista general de las 36 1140 – 36 1150
aberturas de sujeción. +

■ 2 bocas intercambiables giradas para un rango de ■ Combinación de boca intercambiable normal y girada.
sujeción ampliado, óptimo a partir del riel básico Perfecta para componentes de tamaños diferentes.
de 550 mm.
36 1135
+

36 1111
Vista general de aberturas de sujeción Xpent tam. 1, 1S y 2
Riel de base n.° 36 1115 Tam. 450 Tam. 550 Tam. 650 Tam. 850 Tam. 1050
Estándar Torneado Estándar Torneado Estándar Torneado Estándar Torneado Estándar Torneado
Husillo mm 6 – 12 – 6 – 12 – 6 – 12 – 6 – 12 – 6 – 12 –
+ Extensión n.° 36 1120
Tam. 100 mm 10 – 62 96 – 103 10 – 62 96 – 103 10 – 62 96 – 103 10 – 62 96 – 103 10 – 62 96 – 103
Tam. 200 mm – 101 – 149 60 – 112 101 – 151 60 -112 101 – 151 60 -112 101 – 151 60 -112 101 – 151
Tam. 100 y 200 mm – – – 149 – 199 110 – 162 149 – 201 110 – 162 149 – 201 110 – 162 149 – 201
Tam. 400 mm – – – – – 199 – 249 160 – 212 199 -251 160 – 212 199 -251
Tam. 100 y 400 mm – – – – – – 210 – 262 249 -301 210 – 262 249 – 301
Tam. 200 y 400 mm – – – – – – – 299 – 349 260 – 312 299 – 351
Tam. 100, 200 y 400 mm – – – – – – – – 310 – 362 349 – 401
Tam. 400 y 400 mm – – – – – – – – – 399 – 449
Vista general de aberturas de sujeción Xpent tam. 0
Guía base n.º 361115 Tam. 360 Tam. 440 Tam. 520
36 Estándar Torneado Estándar Torneado Estándar Torneado

Husillo mm – – – – – –
+ Extensión n.° 36 1120
Tam. 80 mm 5 – 47 72,5 – 84,5 5 – 47 72,5 – 84,5 5 – 47 72,5 – 84,5
Tam. 160 mm – 82,5 – 113,5 45 – 84 82,5 – 124,5 45 – 87 82,5 – 124,5
Tam. 80 y 160 mm – – – 122,5 – 153,5 85 – 127 122,5 – 164,5
Tam. 160 y 160 mm – – – – – 162,5 – 193,5
