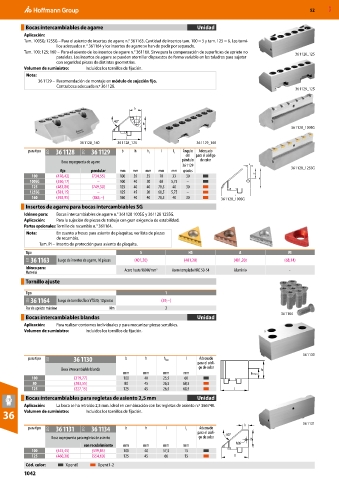

Page 1042 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Bocas intercambiables de agarre Unidad
Aplicación:
Tam. 100SG; 125SG – Para el asiento de insertos de agarre n.° 361163. Cantidad de insertos tam. 100 = 5 y tam. 125 = 6. Los torni-
llos adecuados n.° 361164 y los insertos de agarre se han de pedir por separado.
Tam. 100; 125; 160 – Para el asiento de los insertos de agarre n.° 361160. Sirve para la compensación de superficies de apriete no 36 1128_125
paralelas. Los insertos de agarre se pueden atornillar dispuestos de forma variable en los taladros para sujetar
con seguridad piezas de distintas geometrías.
Volumen de suministro: Incluidos los tornillos de fijación.
Nota:
36 1129 – Recomendación de montaje en módulo de sujeción fijo.
Contraboca adecuada n.º 361128.
36 1129_125

l1
40°
h
36 1128_100SG
l
36 1128_160 36 1128_125 36 1129_160
para tipo 31O 36 1128 31O 36 1129 b h h 1 l l 1 Ángulo Adecuado
del para el código
Boca superpuesta de agarre péndulo de color
36 1129
fijo pendular mm mm mm mm mm grados 36 1128_125SG
100 (476,42) (734,55) 100 35 35 70 33 30
100SG (550,17) – 100 40 20 60 5,75 –
125 (483,80) (749,30) 125 40 40 78,5 40 30
125SG (581,15) – 125 45 20 68,5 5,75 –
160 (592,95) (885,–) 160 40 40 78,5 40 30 36 1128_100SG
Insertos de agarre para bocas intercambiables SG
Idóneo para: Bocas intercambiables de agarre n.° 361128 100SG y 361128 125SG.
Aplicación: Para la sujeción de piezas de trabajo con gran exigencia de estabilidad.
Partes opcionales: Tornillo de recambio n.° 361164.
Nota: En cuanto a fresas para asiento de plaquitas, ver lista de piezas
de recambio.
Tam. PI – Inserto de protección para asiento de plaquita.
Tipo S HS A PI
33S 36 1163 Juego de insertos de agarre, 10 piezas (401,20) (401,20) (401,20) (68,14)
Idóneo para: Acero hasta 980 N/mm 2 Acero templado HRC 50-54 Aluminio -
Material
Tornillo ajuste

Tipo 1
33S 36 1164 Juego de tornillos Torx VTX30, 10 piezas (59,–)
Par de apriete máximo Nm 2
36 1164
Bocas intercambiables blandas Unidad
Aplicación: Para realizar contornos individuales y para mecanizar piezas sensibles.
Volumen de suministro: Incluidos los tornillos de fijación.

36 1130
para tipo 31O 36 1130 b h h mín l Adecuado
para el códi-
Boca intercambiable blanda go de color
mm mm mm mm
100 (219,77) 100 40 25,5 60
80 (203,55) 80 45 26,5 68,5
125 (227,15) 125 45 26,5 68,5
Bocas intercambiables para regletas de asiento 2,5 mm Unidad
Aplicación: La boca se ha retraído 2,5 mm. Ideal en combinación con las regletas de asiento n.º 366740.
36 Volumen de suministro: Incluidos los tornillos de fijación.
36 1131
l1
para tipo 31O 36 1131 31O 36 1134 b h l l 1 Adecuado
para el códi- 40°
Boca superpuesta para regletas de asiento go de color h
con recubrimiento mm mm mm mm M6
100 (445,45) (539,85) 100 40 57,5 15
125 (460,20) (554,60) 125 45 66 15 l
Cód. color: Xpent0 Xpent1-2 ▶▶
1042
