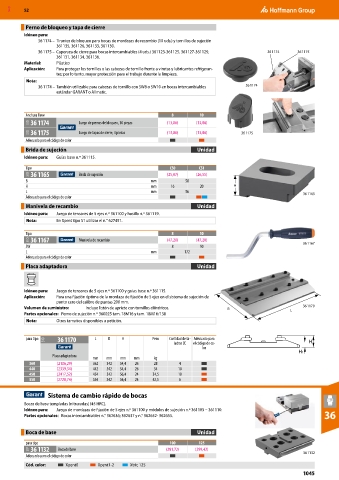

Page 1045 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Perno de bloqueo y tapa de cierre
Idóneo para:
36 1174 – Tirantes de bloqueo para bocas de mordazas de recambio (10 uds.) y tornillos de sujeción
361135, 361126, 361133, 361130.
36 1175 – Caperuza de cierre para bocas intercambiables (4 uds.) 361123-361125, 361127-361129, 36 1174 36 1175
361131, 361134, 361136.
Material: Plástico
Aplicación: Para proteger los tornillos o las cabezas de tornillo frente a virutas y lubricantes refrigeran-
tes; por lo tanto, mayor protección para el trabajo durante la limpieza.
Nota:
36 1174 – También utilizable para cabezas de tornillo con SW8 o SW10 en bocas intercambiables 36 1174
estándar GARANT o Allmatic.

Anchura llave 8 10
31O 36 1174 Juego de pernos de bloqueo, 10 piezas (13,86) (13,86)
31O 36 1175 Juego de tapas de cierre, 4 piezas (13,86) (13,86) 36 1175
Adecuado para el código de color
Brida de sujeción Unidad
Idóneo para: Guías base n.º 361115.
Tipo CS0 CS1
31O 36 1165 Brida de sujeción (25,07) (26,55)
B mm 50
H mm 16 20 H
L mm 56 36 1165
Adecuado para el código de color
Manivela de recambio Unidad
Idóneo para: Juego de tensores de 5 ejes n.º 361100 y husillo n.º 361119.
Nota: En Xpent tipo S1 utilizar el n.° 627451.

Tipo 8 10
31O 36 1167 Manivela de recambio (47,20) (47,20)
SW 8 10 36 1167
L mm 172
Adecuado para el código de color
Placa adaptadora Unidad

Idóneo para: Juego de tensores de 5 ejes n.º 361100 y guías base n.º 361115.
Aplicación: Para una fijación óptima de la mordaza de fijación de 5 ejes en el sistema de sujeción de
punto cero del calibre de puntas 200 mm.
Volumen de suministro: Incluye listón de apriete con tornillos cilíndricos. B L 36 1170
Partes opcionales: Perno de sujeción n.º 360025 tam. 18M16 y tam. 18M16/138
Nota: Otros tamaños disponibles a petición.

para tipo 31O 36 1170 L B H Peso Cantidad de ta- Adecuado para
ladros ZC el código de co- H
lor
H1
Placa adaptadora
mm mm mm mm kg
360 (2106,29) 362 342 54,4 26 28 4
440 (2339,34) 442 342 54,4 26 34 10
450 (2417,52) 454 342 56,4 24 34,5 10
550 (2728,74) 554 342 56,4 24 42,5 6

Sistema de cambio rápido de bocas
Bocas de base templadas (nitruradas) (45 HRC).
Idóneo para: Juego de mordazas de fijación de 5 ejes n.º 361100 y módulos de sujeción n.º 361105 – 361110.
Partes opcionales: Bocas intercambiables n.° 362636; 362637 y n.° 362652- 362655. 36

Boca de base Unidad
para tipo 100 125
31P 36 1132 Boca de base (281,72) (299,42) 36 1132
Adecuado para el código de color
Cód. color: Xpent0 Xpent1-2 Xtric 125 ▶▶
1045
