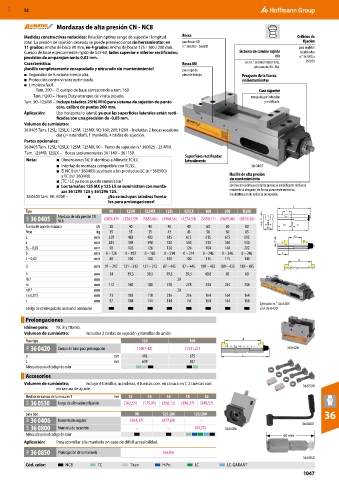

MXD 52

Mordazas de alta presión CN - NC8

Medidas constructivas reducidas: Relación óptima rango de sujeción / longitud Rosca Orificios de
total. La presión de sujeción deseada se puede preseleccionar sin herramientas: en para bocas HD fijación
11 grados: Ancho de boca 90 mm, en 4 grados: Ancho de bocas 125 / 160 / 200 mm. n.° 362390 – 362600 para regletas
Cuerpo de base especialmente rígido de GJS-60, lados superior e inferior rectificados; Sistema de cambio rápido escalonadas
precisión de emparejamiento 0,02 mm. clic n.° 361950 a
Característica: Rosca M8 (ver n.° 361950/1960/1970), 361970
¡husillo completamente encapsulado y nitrurado sin mantenimiento! para tope de solo tamaño 90–160.
■ Seguridad de funcionamiento alta. pieza de trabajo Preajuste de la fuerza
■ Protección contra virutas optimizada. sin herramientas
■ Limpieza fácil.
Tam. 200 – El cuerpo de base corresponde a tam. 160. Cara superior
Tam. H200 – Heavy Duty arranque de viruta pesado. templada por inducción
Tam. 90–125MX – Incluye taladros 25H6 M10 para sistema de sujeción de punto y rectificada.
cero, calibre de puntas 200 mm.
Aplicación: Uso horizontal o lateral, ya que las superficies laterales están recti-
ficadas con una precisión de -0,05 mm.
Volumen de suministro:
36 0405 Tam. 125L; 125LX; 125M; 125MX; 90; 160; 200; H200 – Incluidas 2 bocas escalona-
das (¡= estándar!), 1 manivela, 4 bridas de sujeción.
Partes opcionales:
36 0405 Tam. 125L; 125LX; 125M; 125MX; 90 – Perno de sujeción n.º 360025 - 25 M10.
Tam. 125MX; 125LX – Bocas suplementarias 361140 – 361150.
Superficies rectificadas
Nota: ■ Dimensiones NC 8 idénticas a Allmatic TC/LC. lateralmente
■ Interfaz de mordaza compatible con TC/LC. 36 0405
■ El NC 8 (n.º 360405) sustituye a los productos LC (n.º 360500)
y TC (n.º 360400). Husillo de alta presión
■ ¡TC / LC ya no se puede suministrar! sin mantenimiento
■ Los tamaños 125 MX y 125 LX se suministran con morda- con presión estática constante gracias al amplificador de fuerza
zas 361295 125 y 361296 125. resistente al desgaste, de forma puramente mecánica.
36 0405 Tam. 90; H200 – ■ ¡No se incluyen taladros fronta- Sin debilitación de la fuerza de sujeción.
les para prolongaciones!
L
Tipo 90 125M 125MX 125L 125LX 160 200 H200 r
34A 36 0405 Mordaza de alta presión CN (3056,19) (3563,59) (3883,66) (3960,36) (4274,54) (5450,11) (5689,06) (6910,36) c
NC8
Fuerza de apriete máxima kN 28 40 40 40 40 60 60 80 B1 l m a n
Peso kg 15 35 35 43 43 56 60 85
L mm 339 483 483 615 615 615 615 615 b
a mm 283 398 398 530 530 530 530 530 h
B −0,05 mm 90 126 126 126 126 164 164 202
1
b mm 0 – 126 0 – 182 0 – 182 0 – 314 0 – 314 0 – 246 0 – 246 0 – 246 t
c −0,02 mm 80 100 100 100 100 115 115 140 d
d mm 91 – 217 131 – 313 131 – 313 87 – 445 87 – 445 189 – 435 189 – 435 189 – 435
h mm 34 39,5 39,5 39,5 39,5 49,8 60 60
l H7 mm 20
m mm 112 180 180 278 278 234 234 234
n H7 mm 20
r ±0,015 mm 73 118 118 216 216 164 164 164
t mm 97 144 144 144 144 164 164 164
Ejemplo: n.° 36 0405
Código de colores para los accesorios adecuados con 36 0420
Prolongaciones
Idóneo para: NC 8 y titanio.
Volumen de suministro: Incluidas 2 bridas de sujeción y tornillos de unión.
Para tipo 125 160
34A 36 0420 Cuerpo de base para prolongación (1007,42) (1311,27) 36 0420
d mm 492 675
L mm 659 857
Adecuado para el código de color
Accesorios
Volumen de suministro: Incluye 4 tornillos, arandelas, 4 tuercas corr. en ranura en T, 2 tuercas corr. 36 0530
en ranura de ajuste.
Medida de ranura de la mesa en T mm 12 14 16 18 22
34A 36 0530 Juego de alineación y fijación (262,55) (179,95) (258,12) (190,27) (349,57)
para tipo 90 125-200 125/200 36
34A 36 0406 Transmisión angular (361,37) (377,60) – 36 0800
34A 36 0800 Manivela de recambio – – (54,57) 36 0406
Adecuado para el código de color 60 mm
Aplicación: Para atornillar a la manivela en caso de difícil accesibilidad.

34A 36 0850 Prolongación de la manivela (56,05)
36 0850
Cód. color: NC8 TC Titan HiPo LC LC-GARANT
