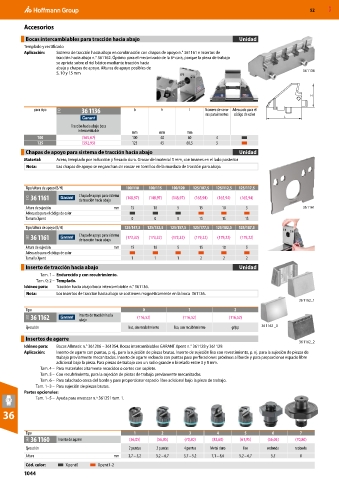

52 MXD

Accesorios

Bocas intercambiables para tracción hacia abajo Unidad
Templado y rectificado
Aplicación: Sistema de tracción hacia abajo en combinación con chapas de apoyo n.° 361161 e insertos de
tracción hacia abajo n.° 361162. Óptimo para el mecanizado de la 6ª cara, porque la pieza de trabajo
se aprieta sobre el riel básico mediante tracción hacia
abajo y chapas de apoyo. Alturas de apoyo posibles de 36 1136
5, 10 y 15 mm

H

para tipo 31O 36 1136 b h l Número de ranu- Adecuado para el
ras para insertos código de color
L
Tracción hacia abajo boca
intercambiable mm mm mm
100 (565,67) 100 40 60 4
125 (592,95) 125 45 68,5 5
Chapas de apoyo para sistema de tracción hacia abajo Unidad
Material: Acero, templado por inducción y fresado duro. Grosor del material 5 mm, con imanes en el lado posterior
Nota: Las chapas de apoyo se enganchan sin roscar en tornillos de la mordaza de tracción para abajo.

Tipo/altura de apoyo (B/H) 100/110 100/115 100/120 125/107,5 125/112,5 125/117,5
31O 36 1161 Chapa de apoyo para sistema (148,97) (148,97) (148,97) (165,94) (165,94) (165,94)
de tracción hacia abajo
Altura de sujeción mm 15 10 5 15 10 5 36 1161
Adecuado para el código de color
Tamaño Xpent 0 0 0 1S 1S 1S
Tipo/altura de apoyo (B/H) 125/147,5 125/152,5 125/157,5 125/177,5 125/182,5 125/187,5

31O 36 1161 Chapa de apoyo para sistema (173,32) (173,32) (173,32) (179,22) (179,22) (179,22)
de tracción hacia abajo
Altura de sujeción mm 15 10 5 15 10 5
Adecuado para el código de color
Tamaño Xpent 1 1 1 2 2 2
Inserto de tracción hacia abajo Unidad
Tam. 1 – Endurecido y con recubrimiento.
Tam. 0; 2 – Templado.
Idóneo para: Tracción hacia abajo boca intercambiable n.° 361136.
Nota: Los insertos de tracción hacia abajo se sostienen magnéticamente en la boca 361136.
36 1162_1
Tipo 0 1 2
31O 36 1162 Inserto de tracción hacia (116,52) (116,52) (116,52)
abajo
Ejecución liso, sin recubrimiento liso, con recubrimiento gripp 36 1162 _0

Insertos de agarre
36 1162_2
Idóneo para: Bocas Allmatic n.° 361206 – 361354. Bocas intercambiables GARANT Xpent n.° 361128 y 361129.
Aplicación: Inserto de agarre con puntas, p. ej., para la sujeción de piezas brutas. Inserto de sujeción liso con revestimiento, p. ej. para la sujeción de piezas de
trabajo previamente mecanizadas. Inserto de agarre redondo con puntas para perforaciones próximas al borde y para proporcionar espacio libre
adicional bajo la pieza. Para piezas de trabajo con un radio grande o biselado entre 3 y 8 mm.
Tam. 4 – Para materiales altamente recocidos o cortes con soplete.
Tam. 5 – Con recubrimiento, para la sujeción de piezas de trabajo previamente mecanizadas.
Tam. 6 – Para taladrado cerca del borde y para proporcionar espacio libre adicional bajo la pieza de trabajo.
Tam. 1–3 – Para sujeción de piezas brutas.
Partes opcionales:
Tam. 1–5 – Ayuda para enroscar n.º 361251 tam. 1.

36

Tipo 1 2 3 4 5 6 7
34A 36 1160 Inserto de agarre (56,05) (56,05) (70,80) (82,60) (61,95) (56,05) (70,80)
Ejecución 2 puntas 2 puntas 4 puntas Metal duro liso redondo redondo
Altura mm 3,7 – 5,2 5,2 – 6,7 3,7 – 5,2 7,1 – 8,6 5,2 – 6,7 5,5 8
Cód. color: Xpent0 Xpent1-2
1044
