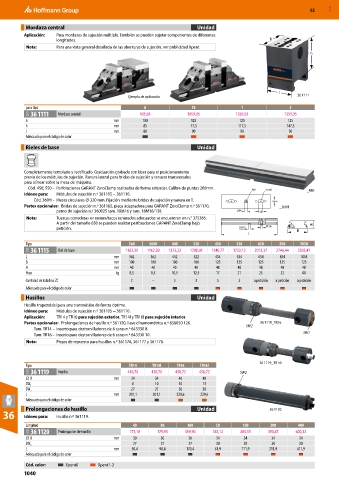

52 MXD

Mordaza central Unidad
Aplicación: Para mordazas de sujeción múltiple. También se pueden sujetar componentes de diferentes
longitudes. b
Nota: Para una vista general detallada de las aberturas de sujeción, ver publicidad Xpent.
h

l
Ejemplo de aplicación 36 1111
para tipo 0 1S 1 2
31O 36 1111 Mordaza central 905,65 1059,05 1267,02 1359,95
b mm 100 125 125 125
h mm 85 77,5 117,5 147,5
l mm 80 90 90 90
Adecuado para el código de color

Rieles de base Unidad

Completamente templado y rectificado. Graduación grabada con láser para el posicionamiento
previo de los módulos de sujeción. Ranura lateral para bridas de sujeción y ranuras transversales
para alinear sobre la mesa de máquina.
Cód. 450; 550 – Perforaciones GARANT ZeroClamp realizadas de forma estándar. Calibre de puntas 200mm. _450
Idóneo para: Módulos de sujeción n.º 361105 − 361110.
Cód. 360H – Mesas circulares ⌀ 320 mm. Fijación mediante bridas de sujeción y ranura en T.
Partes opcionales: Bridas de sujeción n.º 361165, placa adaptadora para GARANT ZeroClamp n.º 361170, _360H
perno de sujeción n.º 360025 tam. 18M16 y tam. 18M16/138.
Nota: Tuercas correderas en ranura/tacos ranurados adecuados se encuentran en n.° 375365.
A partir del tamaño 650 se pueden realizar perforaciones GARANT ZeroClamp bajo H
petición. 20H7 M16 B
L
Tipo 360 360H 440 520 450 550 650 850 1050
31O 36 1115 Riel de base 1162,30 1162,30 1373,22 1708,05 1340,77 1733,12 2013,37 2746,44 3305,47
L mm 362 362 442 522 454 554 654 854 1054
B mm 100 100 100 100 125 125 125 125 125
H mm 40 40 40 40 48 48 48 48 48
Peso kg 8,5 8,5 10,5 12,5 17 21 25 32 40
Cantidad de taladros ZC 2 – 5 3 5 3 a petición a petición a petición
Adecuado para el código de color
Husillos Unidad
Husillo trapezoidal para una transmisión de fuerza óptima.
Idóneo para: Módulos de sujeción n.º 361105 − 361110.
Aplicación: TR14 y TR16 para sujeción exterior, TR14I y TR16I para sujeción interior.
Partes opcionales: Prolongaciones de husillo n.º 361120, llave dinamométrica n.º 656050 120. SW2 36 1119_TR16
Tam. TR14 – Inserto para destornilladores de 6 caras n.º 643330 8.
Tam. TR16 – Inserto para destornilladores de 6 caras n.º 643330 10. SW1
Nota: Piezas de repuesto para husillos n.º 361176, 361177 y 361178.

36 1119_TR14I
Tipo TR14 TR14I TR16 TR16I
31O 36 1119 Husillo 430,70 430,70 458,72 458,72 SW2
⌀ D mm 34 34 40 40
SW 1 8 10 10 13
SW 2 27 27 30 30
L mm 201,1 201,1 229,6 229,6
Adecuado para el código de color
Prolongaciones de husillo Unidad 36 1120
36 Idóneo para: Husillo n.º 361119.

Longitud 40 80 160 50 100 200 400
31O 36 1120 Prolongación de husillo 171,10 179,95 359,90 185,12 203,55 390,87 600,32
⌀ D mm 30 30 30 34 34 34 34
SW 2 27 27 27 30 30 30 30
L mm 50,4 90,4 170,4 61,9 111,9 211,9 411,9
Adecuado para el código de color
Cód. color: Xpent0 Xpent1-2
