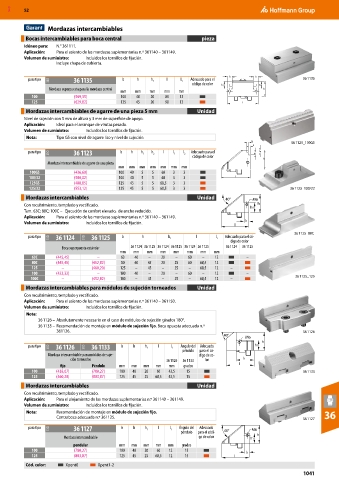

Page 1041 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Mordazas intercambiables
Idóneo para: Juego de tensores de 5 ejes n.º 361100 y módulos de sujeción n.º 361105 – 361110. pieza
Bocas intercambiables para boca central
Idóneo para: N.° 361111.
Aplicación: Para el asiento de las mordazas suplementarias n.º 361140 – 361149.
Volumen de suministro: Incluidos los tornillos de fijación.
Incluye chapa de cubierta.

para tipo 31O 36 1135 b h h 1 l l 1 Adecuado para el l1 l1 36 1135
código de color h1 h1
Mordaza superpuesta para la mordaza central h
mm mm mm mm mm
100 (569,35) 100 40 20 80 12
125 (629,82) 125 45 20 90 12 B l
Mordazas intercambiables de agarre de una pieza 5 mm Unidad
Nivel de sujeción con 5 mm de altura y 3 mm de superficie de apoyo.
Aplicación: Ideal para el arranque de virutas pesado.
Volumen de suministro: Incluidos los tornillos de fijación.
Nota: Tipo GS con nivel de agarre liso y nivel de sujeción
36 1123_100GS
para tipo 31O 36 1123 b h h 1 h 2 l l 1 l 2 Adecuado para el
código de color
Mordaza intercambiable de agarre de una pieza
mm mm mm mm mm mm mm
100GS (436,60) 100 40 5 5 60 3 3
100/32 (500,02) 100 40 5 5 60 3 3
125GS (480,85) 125 45 5 5 68,5 3 3
125/32 (553,12) 125 45 5 5 68,5 3 3 36 1123_100/32
Mordazas intercambiables Unidad
Con recubrimiento, templado y rectificado.
Tam. 63C; 80C; 100C – Ejecución de confort elevado, de ancho reducido.
Aplicación: Para el asiento de las mordazas suplementarias n.º 361140 – 361149.
Volumen de suministro: Incluidos los tornillos de fijación.

36 1125_80C
para tipo 31O 36 1124 31O 36 1125 b h h 1 l l 1 Adecuado para el có-
digo de color
Boca superpuesta estándar 36 1124 36 1125 36 1124 36 1125 36 1124 36 1125 36 1124 36 1125
mm mm mm mm mm mm mm mm
63C (445,45) – 63 40 – 20 – 60 – 12 –
80C (445,45) (452,82) 80 40 45 20 25 60 68,5 12
125 – (460,20) 125 – 45 – 25 – 68,5 12 –
100 (423,32) – 100 40 – 20 – 60 – 12 –
100C – (452,82) 100 – 45 – 25 – 68,5 12 – 36 1125_125
Mordazas intercambiables para módulos de sujeción torneados Unidad
Con recubrimiento, templado y rectificado.
Aplicación: Para el asiento de las mordazas suplementarias n.º 361140 – 361150.
Volumen de suministro: Incluidos los tornillos de fijación.
Nota:
36 1126 – Absolutamente necesario en el caso de módulos de sujeción girados 180°.
36 1133 – Recomendación de montaje en módulo de sujeción fijo. Boca opuesta adecuada n.º
361126. 36 1126

para tipo 31O 36 1126 31O 36 1133 b h h 1 l l 1 Ángulo del Adecuado
péndulo para el có-
Mordaza intercambiable para módulos de suje- digo de co-
ción torneados 36 1126 36 1133 lor
fijo Péndulo mm mm mm mm mm grados
100 (438,07) (780,27) 100 40 20 60 43,5 15 36 1133
125 (460,20) (803,87) 125 45 25 68,5 43,5 15
Mordazas intercambiables Unidad
Con recubrimiento, templado y rectificado.
Aplicación: Para el alojamiento de las mordazas suplementarias n.º 361140 – 361149.
Volumen de suministro: Incluidos los tornillos de fijación.
Nota: Recomendación de montaje en módulo de sujeción fijo.
Contraboca adecuada n.º 361125. 36 1127 36
para tipo 31O 36 1127 b h h 1 l l 1 Ángulo del Adecuado
péndulo para el códi-
Mordaza intercambiable go de color
pendular mm mm mm mm mm grados
100 (780,27) 100 40 20 60 12 15
125 (803,87) 125 45 25 68,5 12 15
Cód. color: Xpent0 Xpent1-2 ▶▶
1041
