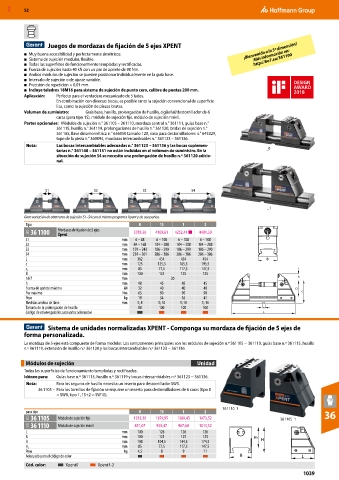

Page 1039 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Juegos de mordazas de fijación de 5 ejes XPENT
Más información en:
■ Muy buena accesibilidad y perfectamente simétricos. ¡Bienvenido a la 5ª dimensión!
■ Sistema de sujeción modular, flexible. http://ho7.eu/361100
■ Todas las superficies de funcionamiento templadas y rectificadas.
■ Fuerza de sujeción hasta 40 kN con un par de apriete de 90 Nm.
■ Ambos módulos de sujeción se pueden posicionar individualmente en la guía base.
■ Intervalo de sujeción o de ajuste variable.
■ Precisión de repetición < 0,01 mm.
■ Incluye taladros 18M16 para sistema de sujeción de punto cero, calibre de puntas 200 mm.
Aplicación: Perfecto para el verdadero mecanizado de 5 lados.
En combinación con diversas bocas, es posible tanto la sujeción convencional de superficie
lisa, como la sujeción de piezas brutas.
Volumen de suministro: Guía base, husillo, prolongación de husillo, cigüeñal/destornillador de 6
caras (para tipo 1S), módulo de sujeción fijo, módulo de sujeción móvil.
Partes opcionales: Módulos de sujeción n.° 361105 – 361110, mordaza central n.° 361111, guías base n.°
361115, husillo n.° 361119, prolongaciones de husillo n.° 361120, bridas de sujeción n.°
361165, llave dinamométrica n.° 656050 tamaño 120, vaso para destornilladores n.° 643329,
tope de la pieza n.° 360094, mordazas intercambiables n.° 361123 – 361136.
Nota: Las bocas intercambiables adecuadas n.° 361123 – 361136 y las bocas suplemen-
tarias n.° 361140 – 361151 no están incluidas en el volumen de suministro. En la _0
situación de sujeción S4 se necesita una prolongación de husillo n.º 361120 adicio-
nal.

S1 S2 S3 S4

_1
Gran variación de aberturas de sujeción S1–S4 con el mismo programa Xpent y de accesorios.
Tipo 0 1S 1 2
31O 36 1100 Mordazas de fijación de 5 ejes 3783,36 4169,81 4252,41 ■ 4401,39
Xpent
S1 mm 6 – 88 6 – 108 6 – 108 6 – 108
S2 mm 84 – 168 104 – 208 104 – 208 104 – 208
S3 mm 159 – 243 186 – 290 186 – 290 186 – 290
S4 mm 239 – 301 286 – 386 286 – 386 286 – 386
L mm 362 454 454 454 B
c mm 125 125,5 165,5 195,5
mm 85 77,5 117,5 147,5
c 1
B mm 100 125 125 125
n H7 mm 20 h
h mm 40 45 45 45
Fuerza de apriete máxima kN 32 40 40 40 c1 c
Par máximo Nm 65 90 90 90
Peso kg 19 34 36 41
Medidas anchos de llave mm 5; 8 5; 10 5; 10 5; 10
Tamaño de la prolongación de husillo 80 100 100 100 n
Código de colores para los accesorios adecuados L

Sistema de unidades normalizadas XPENT - Componga su mordaza de fijación de 5 ejes de
forma personalizada.
La mordaza de 5 ejes está compuesto de forma modular. Los componentes principales son los módulos de sujeción n.º 361105 − 361110, guías base n.º 361115, husillo
n.º 361119, extensión de husillo n.º 361120 y las bocas intercambiables n.º 361123 − 361136.

Módulos de sujeción Unidad
Todas las superficies de funcionamiento templadas y rectificadas.
Idóneo para: Guías base n.º 361115, husillo n.º 361119 y bocas intercambiables n.º 361123 − 361136.
Nota: Para los seguros de husillo necesita un inserto para destornillador SW5.
36 1105 – Para los tornillos de fijación se requiere un inserto para destornilladores de 6 caras (tipo 0
= SW8, tipo 1, 1S+2 = SW10).

36 1110_1
para tipo 0 1S 1 2 36
31O 36 1105 Módulo de sujeción fijo 1233,10 1359,95 1389,45 1473,52 36 1105_1
31O 36 1110 Módulo de sujeción móvil 851,07 945,47 967,60 1013,32
L mm 100 126 126 126
B mm 100 125 125 125 H1
H mm 108 104,5 144,5 174,5 H
mm 85 77,5 117,5 147,5
H 1
Peso kg 4,5 8 9 11
Adecuado para el código de color B L
Cód. color: Xpent0 Xpent1-2
1039
