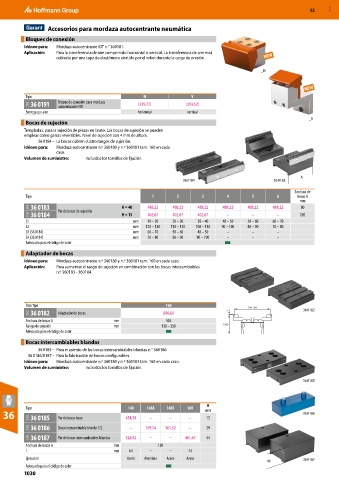

Page 1030 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Accesorios para mordaza autocentrante neumática
Bloques de conexión
Idóneo para: Mordaza autocentrante IOT n.° 360181.
Aplicación: Para la transferencia de aire comprimido horizontal o vertical. La transferencia de aire está
cubierta por una tapa de elastómero abatido por el robot durante la carga de presión.

_H

Tipo H V
31O 36 0191 Bloque de conexión para mordaza (219,77) (293,52)
autocentrante IOT
Entrega por aire horizontal vertical
_V
Bocas de sujeción
Templadas, para la sujeción de piezas en bruto. Las bocas de sujeción se pueden
emplear como garras reversibles. Nivel de sujeción con 4 mm de altura.
36 0184 – La bocas cubren cuatro rangos de sujeción.
Idóneo para: Mordaza autocentrante n.º 360180 y n.º 360181 tam. 160 en cada
caso.
Volumen de suministro: Incluidos los tornillos de fijación.

A
36 0184 36 0183

Anchura de
Tipo 1 2 3 4 5 6 bocas A
mm
31O 36 0183 H = 40 488,22 488,22 488,22 488,22 488,22 488,22 80
31O 36 0184 Par de bocas de sujeción H = 15 402,67 402,67 402,67 – – – 120
S1 mm 10 – 20 20 – 30 30 – 40 40 – 50 50 – 60 60 – 70
S2 mm 120 – 130 110 – 120 100 – 110 90 – 100 80 – 90 70 – 80
S3 (36 0184) mm 60 – 70 50 – 60 40 – 50 – – –
S4 (36 0184) mm 70 – 80 80 – 90 90 – 100 – – –
Adecuado para el código de color
Adaptador de bocas
Idóneo para: Mordaza autocentrante n.º 360180 y n.º 360181 tam. 160 en cada caso.
Aplicación: Para aumentar el rango de sujeción en combinación con las bocas intercambiables
n.º 360183 - 360184.

Para tipo 160
130 - 250 36 0182
31O 36 0182 Adaptador de bocas 896,80 4
Anchura de bocas A mm 104
Rango de sujeción mm 130 – 250 134,3
Adecuado para el código de color
Bocas intercambiables blandas
36 0185 – Para el asiento de las bocas intercambiables blandas n.° 360186
36 0186/0187 – Para la fabricación de bocas configurables.
Idóneo para: Mordaza autocentrante n.º 360180 y n.º 360181 tam. 160 en cada caso.
Volumen de suministro: Incluidos los tornillos de fijación.

36 0185

H
Tipo 148 148A 148S 168 mm
36 31O 36 0185 Par de bocas base 454,30 – – – 15 36 0186

31O 36 0186 Boca intercambiable blanda 1/2 – 109,74 161,52 – 29
31O 36 0187 Par de bocas intercambiables blandas 328,92 – – 461,67 44
Anchura de bocas A mm 120
l mm 64 – – 74
Ejecución Acero Aluminio Acero Acero 36 0187
49
Adecuado para el código de color
1030
