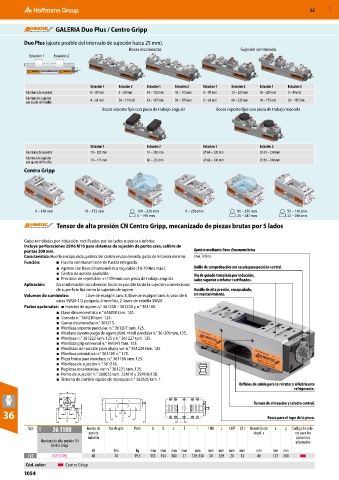

GALERIA Duo Plus / Centro Gripp

Duo Plus (ajuste posible del intervalo de sujeción hasta 25 mm).
Bocas escalonadas Sujeción combinada
Estación 1 Estación 2

Estación 1 Estación 2 Estación 1 Estación 2 Estación 1 Estación 2 Estación 1 Estación 2
Aberturas de sujeción 0 – 89 mm 0 – 89 mm 43 – 172 mm 43 – 172 mm 0 – 89 mm 10 – 200 mm 10 – 200 mm 0 – 89 mm
Abertura de sujeción
con ajuste del husillo 0 – 64 mm 50 – 114 mm 43 – 147 mm 93 – 197 mm 0 – 64 mm 60 – 225 mm 10 – 175 mm 93 – 197 mm
Bocas soporte fijas con pieza de trabajo angular Bocas soporte fijas con pieza de trabajo redonda

Estación 1 Estación 2 Estación 1 Estación 2
Aberturas de sujeción 10 – 202 mm 10 – 202 mm ⌀ 60 – 220 mm ⌀ 60 – 220 mm
Abertura de sujeción
con ajuste del husillo 10 – 175 mm 60 – 225 mm ⌀ 60 – 190 mm ⌀ 80 – 240 mm
Centro Gripp

0 – 138 mm 19 – 172 mm 100 – 230 mm 9 – 256 mm 80 – 250 mm 55 – 110 mm
0 – 195 mm 25 – 247 mm 22 – 286 mm
Tensor de alta presión CN Centro Gripp, mecanizado de piezas brutas por 5 lados

Guías templadas por inducción, rectificadas por los lados superior e inferior.
Incluye perforaciones 25H6 M10 para sistemas de sujeción de punto cero, calibre de
puntas 200 mm. Apriete mediante llave dinamométrica
Característica: Husillo encapsulado, protección contra virutas elevada, gasto de limpieza mínimo. (máx. 70 Nm).
Función: ■ Husillo con transmisión de fuerza integrada.
■ Apriete con llave dinamométrica regulable (18-70 Nm máx.). Anillo de comprobación con escala para posición central.
■ Centro de apriete ajustable. Vía de guiado templada por inducción,
■ Precisión de repetición ±1/100 mm con pieza de trabajo angular. lados superior e inferior rectificados.
Aplicación: En combinación con diversas bocas es posible tanto la sujeción convencional
de superficie lisa como la sujeción de agarre. Husillo de alta presión, encapsulado,
Volumen de suministro: Llave de espigón tam. 8, llave de espigón tam. 6, vaso de 6 sin mantenimiento.
caras SW20-1/2 pulgada, 6 tornillos, 2 llaves de estrella SW20.
Partes opcionales: ■ Insertos de agarre n.° 361238 – 361250 y n.° 361160.
■ Llave dinamométrica n.° 656050 tam. 120.
■ Consola n.° 361230 tam. 125.
■ Garras escalonadas n.° 361215.
■ Mordaza soporte pendular, n.° 361207 tam. 125.
■ Mordaza soporte juego de agarre pUni, móvil pendular n.° 361209 tam. 125.
■ Mordaza n.° 361222 tam. 125 y n.° 361227 tam. 125.
■ Mordaza grip universal n.° 361345 tam. 125.
■ Mordazas de tracción para abajo, ver n.° 361229 tam. 125.
■ Mordaza prismática n.° 361185 n.° 125.
■ Pieza bruta para mordaza, n.° 361186 tam. 125.
■ Mordaza de sujeción n.° 361218.
■ Regletas escalonadas, ver n.° 361223 tam. 125.
■ Perno de sujeción n.° 360025 tam. 25M10 y 25M10/138.
■ Sistema de cambio rápido de mordazas n.° 362635 tam. 1.
Orificios de salida para las virutas y el lubricante
refrigerante.

Ranura de alineación y taladro central.
c
36 n x y Rosca para el tope de la pieza.
L
Tipo 34A 36 1180 Fuerza de Par de giro Peso A B c f i l H8 L n H7 ⌀ t Recorrido de x y Código de colo-
apriete despl. v res para los
máxima accesorios
Mordaza de alta presión CN adecuados
Centro Gripp
kN Nm kg mm mm mm mm mm mm mm mm mm mm mm mm
125 (3215,49) 40 70 19,5 112 154 100 21 129; 130 30 329 20 13 46 127 200
Cód. color: Centro Gripp
