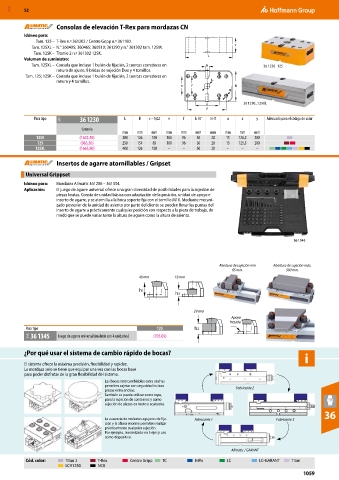

MXD 52

Consolas de elevación T-Rex para mordazas CN
Idóneo para:
Tam. 125 – T-Rex n.º 361202 / Centro Gripp n.º 361180.
Tam. 125XL – N.° 360405; 360465; 360510; 361290 y n.° 361302 tam. 125M.
Tam. 125K – Titanio 2 n.º 361302 125K.
Volumen de suministro:
Tam. 125XL – Consola que incluye 1 bulón de fijación, 2 tuercas correderas en 36 1230_125
ranura de ajuste, 8 bridas de sujeción Duo y 4 tornillos.
Tam. 125; 125K – Consola que incluye 1 bulón de fijación, 2 tuercas correderas en
ranura y 4 tornillos.

36 1230_125XL

Para tipo 34A 36 1230 L B c −0,02 e f k H7 n H7 u x y Adecuado para el código de color

Consola
mm mm mm mm mm mm mm mm mm mm
125K (1622,50) 280 126 100 100 96 30 20 13 126,2 200
125 (985,30) 250 154 85 100 96 30 20 13 125,5 200
125XL (1663,80) 400 126 100 – – 30 20 – – –

Insertos de agarre atornillables / Gripset

Universal Grippset
Idóneo para: Mordazas Allmatic 361206 – 361354.
Aplicación: El juego de agarre universal ofrece una gran diversidad de posibilidades para la sujeción de
piezas brutas. Consta de unidad básica con adaptación de la posición, unidad de apoyo e
inserto de agarre, y se atornilla a la boca soporte fija con el tornillo M10. Mediante mecani-
zado posterior de la unidad de asiento por parte del cliente se pueden llevar las puntas del
inserto de agarre a prácticamente cualquier posición con respecto a la pieza de trabajo, de
modo que se puede variar tanto la altura de agarre como la altura de asiento.

36 1345

Abertura de sujeción mín Abertura de sujeción máx.
65 mm. 300 mm.
40 mm 18 mm

h1
h3

29 mm
Apoyo
fresado
Para tipo 125 h2
34A 36 1345 Juego de agarre universal (maletín con 4 unidades) (705,05)

¿Por qué usar el sistema de cambio rápido de bocas?

El sistema ofrece la máxima precisión, flexibilidad y rapidez.
La mordaza solo se tiene que equipar una vez con las bocas base
para poder disfrutar de la gran flexibilidad del sistema.
Las bocas intercambiables extra anchas
permiten sujetar con seguridad incluso Fabricante 2
piezas extra anchas.
También se puede utilizar como tope,
para la sujeción de contornos y como
sujeción de piezas en bruto y acabadas.
36
La ausencia de molestos agujeros de fija- Fabricante 1 Fabricante 3
ción y la altura enorme permiten realizar
prácticamente cualquier sujeción.
Por ejemplo, mecanizado en 5 ejes y uso
como dispositivo.

Allmatic / GARANT
Cód. color: Titan 2 T-Rex Centro Gripp TC HiPo LC LC-GARANT Titan
LCV125G NC8
