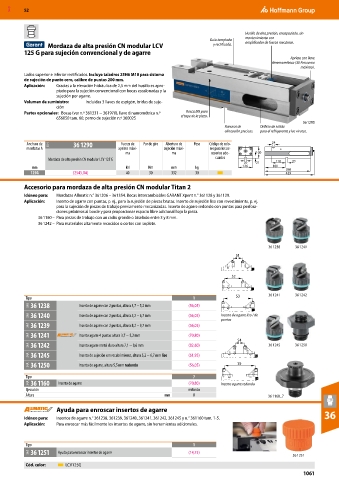

Page 1061 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Husillo de alta presión, encapsulado, sin
mantenimiento con
Guía templada
Mordaza de alta presión CN modular LCV y rectificada. amplificador de fuerza mecánico.
125 G para sujeción convencional y de agarre
Apriete con llave
dinamométrica (30 Nm como
máximo).
Lados superior e inferior rectificados. Incluye taladros 25H6 M10 para sistema
de sujeción de punto cero, calibre de puntas 200 mm.
Aplicación: Gracias a la elevación hidráulica de 2,5 mm del husillo es apro-
piado para la sujeción convencional con bocas escalonadas y la
sujeción por agarre.
Volumen de suministro: Incluidas 3 llaves de espigón, bridas de suje-
ción
Partes opcionales: Bocas (ver n.º 361331 − 361970), llave dinamométrica n.º Rosca M8 para
656050 tam. 60, perno de sujeción n.º 360025 el tope de la pieza.
36 1290
Ranuras de Orificio de salida
alineación precisas. para el refrigerante y las virutas.

Anchura de 31H 36 1290 Fuerza de Par de giro Abertura de Peso Código de colo- 24
mordazas A apriete máxi- sujeción máxi- res para los ac-
ma ma cesorios ade- 100
Mordaza de alta presión CN modular LCV 125 G cuados
20 21 118 20
mm kN Nm mm kg 126 180 398
125G (2545,84) 40 30 332 30 429

Accesorio para mordaza de alta presión CN modular Titan 2
Idóneo para: Mordazas Allmatic n.° 361206 – 361354. Bocas intercambiables GARANT Xpent n.° 361128 y 361129.
Aplicación: Inserto de agarre con puntas, p. ej., para la sujeción de piezas brutas. Inserto de sujeción liso con revestimiento, p. ej.
para la sujeción de piezas de trabajo previamente mecanizadas. Inserto de agarre redondo con puntas para perfora-
ciones próximas al borde y para proporcionar espacio libre adicional bajo la pieza.
36 1160 – Para piezas de trabajo con un radio grande o biselado entre 3 y 8 mm.
36 1242 – Para materiales altamente recocidos o cortes con soplete.

36 1238 36 1240
S1

S2

Tipo 1 S3 36 1241 36 1242
34A 36 1238 Inserto de agarre con 2 puntas, altura 3,7 – 5,2 mm (56,05)

34A 36 1240 Inserto de agarre con 2 puntas, altura 5,2 – 6,7 mm (56,05) Inserto de agarre liso / de
puntas
34A 36 1239 Inserto de agarre con 2 puntas, altura 8,2 – 9,7 mm (56,05)
34A 36 1241 Inserto agarre 4 puntas altura 3,7 − 5,2 mm (70,80)
S4
34A 36 1242 Inserto agarre metal duro altura 7,1 − 8,6 mm (82,60) 36 1245 36 1250
34A 36 1245 Inserto de sujeción con recubrimiento, altura 5,2 − 6,7 mm liso (61,95)

34A 36 1250 Inserto de agarre, altura 5,5 mm redondo (56,05) S5
Tipo 7
34A 36 1160 Inserto de agarre (70,80) Inserto agarre redondo
Ejecución redondo
Altura mm 8 36 1160_7

Ayuda para enroscar insertos de agarre
Idóneo para: Insertos de agarre n.° 361238, 361239, 361240, 361241, 361242, 361245 y n.° 361160 tam. 1-5. 36
Aplicación: Para enroscar más fácilmente los insertos de agarre, sin herramientas adicionales.

Tipo 1
34A 36 1251 Ayuda para enroscar insertos de agarre (14,75) 36 1251
