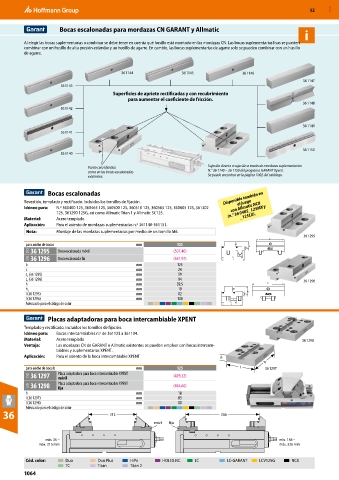

Page 1064 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Bocas escalonadas para mordazas CN GARANT y Allmatic
i
Al elegir las bocas suplementarias a combinar se debe tener en cuenta qué husillo está montado en las mordazas CN. Las bocas suplementarias lisas se pueden
combinar con un husillo de alta presión estándar y un husillo de agarre. En cambio, las bocas suplementarias de agarre solo se pueden combinar con un husillo
de agarre.

36 1144 36 1145 36 1146
36 1147
36 1143
Superficies de apriete rectificadas y con recubrimiento
para aumentar el coeficiente de fricción.
36 1148
36 1142

36 1149
36 1141

36 1150
36 1140

Punto cero idéntico Sujeción directa o sujeción a través de mordazas suplementarias
como en las bocas escalonadas N.° 36 1140 – 36 1150 del programa GARANT Xpent.
existentes. Se puede encontrar en la página 1002 del catálogo.

Bocas escalonadas
el juego
Revestido, templado y rectificado. Incluidos los tornillos de fijación. Disponible también en
Idóneo para: N.º 360400 125, 360465 125, 360500 125, 360510 125, 360565 125, 360605 125, 361302 con Allmatic NC8
125, 361290 125G, así como Allmatic Titan 1 y Allmatic SC125. (n.° 36 0405_125MX y
_125LX).
Material: Acero templado.
Aplicación: Para el asiento de mordazas suplementarias n.º 361140-361151.
Nota: Montaje de las mordazas suplementarias por medio de un tornillo M6.
36 1295
para ancho de bocas mm 125
31O 36 1295 Boca escalonada móvil (507,40)
31O 36 1296 Boca escalonada fix (561,97)
b mm 125
c mm 24
(36 1295) mm 59
c 1
(36 1296) mm 94
c 1 36 1296
h mm 39,5
mm 19
h 1
l (36 1295) mm 82
l (36 1296) mm 104
Adecuado para el código de color
Placas adaptadoras para boca intercambiable XPENT
Templado y rectificado. Incluidos los tornillos de fijación.
Idóneo para: Bocas intercambiables n.º de 361123 a 361134.
Material: Acero templado 36 1298
Ventaja: Las mordazas CN de GARANT o Allmatic existentes se pueden emplear con bocas intercam-
biables y suplementarias XPENT.
Aplicación: Para el asiento de la boca intercambiable XPENT h
b
para ancho de boca b mm 125 l 36 1297
31O 36 1297 Placa adaptadora para boca intercambiable XPENT (429,22)
móvil
31O 36 1298 Placa adaptadora para boca intercambiable XPENT (436,60)
fija
h mm 18
l (36 1297) mm 83
l (36 1298) mm 88
Adecuado para el código de color
36 215 336
móvil fija

mín. 35 – mín. 156 –
máx. 215 mm máx. 336 mm

Cód. color: Duo Duo Plus HiPo HOLEX NC LC LC-GARANT LCV125G NC8
TC Titan Titan 2
1064
