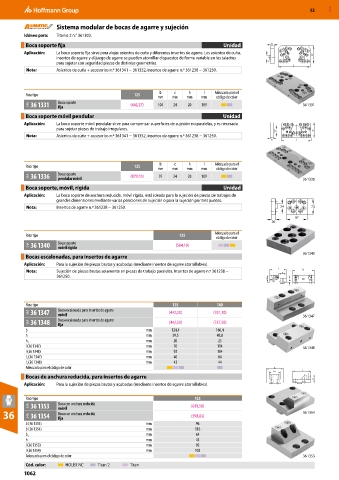

Page 1062 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Sistema modular de bocas de agarre y sujeción
Idóneo para: Titanio 2 n.° 361302.
Boca soporte fija Unidad
Aplicación: La boca soporte fija sirve para alojar asientos de cuña y diferentes insertos de agarre. Los asientos de cuña,
insertos de agarre y el juego de agarre se pueden atornillar dispuestos de forma variable en los taladros
para sujetar con seguridad piezas de distintas geometrías.
Nota: Asientos de cuña + accesorios n.º 361341 − 361352, insertos de agarre n.º 361238 − 361250.

b c h l Adecuado para el
Para tipo 125
mm mm mm mm código de color
34A 36 1331 Boca soporte (662,27) 104 24 20 189 36 1331
fija
Boca soporte móvil pendular Unidad
Aplicación: La boca soporte móvil pendular sirve para compensar superficies de sujeción no paralelas, y es necesaria
para sujetar piezas de trabajo irregulares.
Nota: Asientos de cuña + accesorios n.º 361341 − 361352, insertos de agarre n.º 361238 − 361250.

b c h l Adecuado para el
Para tipo 125
mm mm mm mm código de color
34A 36 1336 Boca soporte (879,10) 97 24 20 189 36 1336
pendular móvil
Boca soporte, móvil, rígida Unidad
Aplicación: La boca soporte de anchura reducida, móvil rígida, está ideada para la sujeción de piezas de trabajos de
grandes dimensiones mediante varias posiciones de sujeción o para la sujeción por tres puntos.
Nota: Insertos de agarre n.º 361238 − 361250. 24 73
97
20
Adecuado para el
Para tipo 125
código de color
34A 36 1340 Boca soporte (584,10)
móvil rígida
36 1340
Bocas escalonadas, para insertos de agarre
Aplicación: Para la sujeción de piezas brutas y acabadas (mediante insertos de agarre atornillables).
Nota: Sujeción de piezas brutas solamente en piezas de trabajo paralelas. Insertos de agarre n.º 361238 −
361250.

Para tipo 125 160
34A 36 1347 Boca escalonada para insertos de agarre (442,50) (761,10) 36 1347
móvil
34A 36 1348 Boca escalonada para insertos de agarre (442,50) (737,50)
fija
b mm 124,4 160,4
h mm 39,5 49,8
h 1 mm 20 25
l (36 1347) mm 70 114 36 1348
l (36 1348) mm 92 104
l (36 1347) mm 40 64
1
l (36 1348) mm 43 44
1
Adecuado para el código de color
Bocas de anchura reducida, para insertos de agarre
Aplicación: Para la sujeción de piezas brutas y acabadas (mediante insertos de agarre atornillables).

Para tipo 125
34A 36 1353 Boca con anchura reducida (619,50)
móvil
36 34A 36 1354 Boca con anchura reducida (598,85) 36 1354
fija
b (36 1353) mm 96
b (36 1354) mm 116
b 1 mm 64
h mm 45
l (36 1353) mm 92
l (36 1354) mm 102
Adecuado para el código de color 36 1353
Cód. color: HOLEX NC Titan 2 Titan
1062
