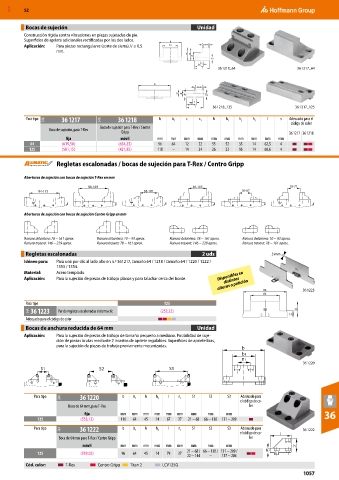

Page 1057 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Bocas de sujeción Unidad
Construcción rígida contra vibraciones en piezas sujetadas de pie.
Superficies de apriete adicionales rectificadas por los dos lados.
Aplicación: Para piezas rectangulares (corte de sierra) // ≤ 0,5
mm.

36 1218_64 36 1217_64

36 1218_125 36 1217_125

Para tipo 34A 36 1217 34A 36 1218 b b 1 c c 1 h h 1 h 2 h 3 l s Adecuado para el
código de color
Boca de sujeción para T-Rex / Centro
Boca de sujeción, para T-Rex
Gripp 36 1217 36 1218
fija móvil mm mm mm mm mm mm mm mm mm mm
64 (619,50) (634,25) 96 64 12 22 55 52 35 14 62,5 4
125 (581,15) (421,85) 118 – 14 34 26 23 16 14 60,6 4
Regletas escalonadas / bocas de sujeción para T-Rex / Centro Gripp

Aberturas de sujeción con bocas de sujeción T-Rex en mm
90-169 40-105 10-71
94-173 38-101 10-67

Aberturas de sujeción con bocas de sujeción Centro Gripp en mm

Ranura delantera: 78 − 161 aprox. Ranura delantera: 10 − 93 aprox. Ranura delantera: 78 − 161 aprox. Ranura delantera: 10 − 93 aprox.
Ranura trasera: 146 − 229 aprox. Ranura trasera: 78 − 161 aprox. Ranura trasera: 146 − 229 aprox. Ranura trasera: 78 − 161 aprox.
Regletas escalonadas 2 uds 3 mm
Idóneo para: Para unir por clic al lado alto en n.º 361217, tamaño 64 / 1218 / tamaño 64 / 1220 / 1222 /
1353 / 1354.
Material: Acero templado.
distintas
Aplicación: Para la sujeción de piezas de trabajo planas y para taladrar cerca del borde. Disponibles en
alturas a petición 36 1223

Para tipo 125
34A 36 1223 Par de regletas escalonadas sistema clic (252,22)
Adecuado para el código de color
Bocas de anchura reducida de 64 mm Unidad
Aplicación: Para la sujeción de piezas de trabajo de tamaño pequeño a mediano. Posibilidad de suje-
ción de piezas brutas mediante 2 insertos de apriete regulables. Superficies de apriete lisas,
para la sujeción de piezas de trabajo previamente mecanizadas.

36 1220
S1 S2 S3

Para tipo 34A 36 1220 b b 1 h h 2 l n 1 S1 S2 S3 Adecuado para
el código de co-
Boca de 64 mm, para T-Rex lor
fija mm mm mm mm mm mm mm mm mm 36
125 (553,12) 116 64 45 14 67 37 21 − 68 66 − 138 131 − 209
Para tipo 34A 36 1222 b b 1 h h 2 l n 1 S1 S2 S3 Adecuado para 36 1222
el código de co-
Boca de 64 mm para T-Rex / Centro Gripp lor
móvil mm mm mm mm mm mm mm mm mm
21 − 68 / 66 − 138 / 131 − 209 /
125 (559,02) 96 64 45 14 79 37
22 − 144 − 137 − 286
Cód. color: T-Rex Centro Gripp Titan 2 LCV125G
1057
