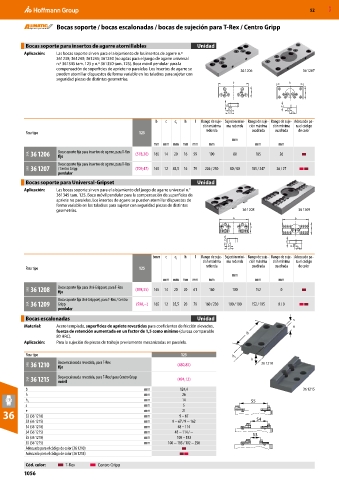

52 MXD

Bocas soporte / bocas escalonadas / bocas de sujeción para T-Rex / Centro Gripp

Bocas soporte para insertos de agarre atornillables Unidad
Aplicación: Las bocas soporte sirven para el alojamiento de los insertos de agarre n.º
361238; 361240; 361245; 361250 (no aptas para el juego de agarre universal
n.º 361345 tam. 125 y n.º 361350 tam. 125). Boca móvil pendular para la
compensación de superficies de apriete no paralelas. Los insertos de agarre se 36 1206 36 1207
pueden atornillar dispuestos de forma variable en los taladros para sujetar con
seguridad piezas de distintas geometrías.

b c c h l Rango de suje- Sujeción míni- Rango de suje- Rango de suje- Adecuado pa-
1
ción máxima ma redonda ción máxima ción mínima ra el código
redonda cuadrada cuadrada de color
Para tipo 125

mm
mm mm mm mm mm mm mm mm
34A 36 1206 Boca soporte fija para insertos de agarre, para T-Rex (578,20) 165 14 20 16 59 190 80 185 26
fijo
Boca soporte fija para insertos de agarre, para T-Rex
34A 36 1207 / Centro Gripp (709,47) 165 12 43,5 16 79 226 / 250 80 / 80 185 / 247 26 / 27
pendular
Bocas soporte para Universal-Gripset Unidad
Aplicación: Las bocas soporte sirven para el alojamiento del juego de agarre universal n.°
361345 tam. 125. Boca móvil pendular para la compensación de superficies de
apriete no paralelas. Los insertos de agarre se pueden atornillar dispuestos de
forma variable en los taladros para sujetar con seguridad piezas de distintas
geometrías. 36 1208 36 1209

bmm c c h l Rango de suje- Sujeción míni- Rango de suje- Rango de suje- Adecuado pa-
1
ción máxima ma redonda ción máxima ción mínima ra el código
redonda cuadrada cuadrada de color
Para tipo 125

mm
mm mm mm mm mm mm mm
34A 36 1208 Boca soporte fija para Uni-Grippset, para T-Rex (498,55) 165 14 20 20 61 160 100 152 0
fijo
Boca soporte fija Uni-Grippset, para T-Rex / Centro
34A 36 1209 Gripp (590,–) 165 12 35,5 20 79 160 / 230 100 / 100 152 / 195 0 / 0
pendular
Bocas escalonadas Unidad s
Material: Acero templado, superficies de apriete revestidas para coeficientes de fricción elevados, e
fuerza de retención aumentada en un factor de 1,5 como mínimo (dureza comparable b
80 HRC).
Aplicación: Para la sujeción de piezas de trabajo previamente mecanizadas en paralelo.

Para tipo 125
h 1
h
34A 36 1210 Boca escalonada revestida, para T-Rex (480,85) 36 1210
fijo
34A 36 1215 Boca escalonada revestida, para T-Rex/ para Centro Gripp (494,12)
móvil
b mm 124,4 36 1215
h mm 26
h 1 mm 14 S5
s mm 5
21
36 e mm 9 – 67
S3 (36 1210)
mm
S3 (36 1215) mm 9 − 67 / 9 − 162 S4
S4 (36 1210) mm 48 – 114
S4 (36 1215) mm 48 − 114 / − S3
S5 (36 1210) mm 100 – 183
S5 (36 1215) mm 100 − 183 / 102 − 256
Adecuado para el código de color (36 1210)
Adecuado para el código de color (36 1215)
Cód. color: T-Rex Centro Gripp
1056
