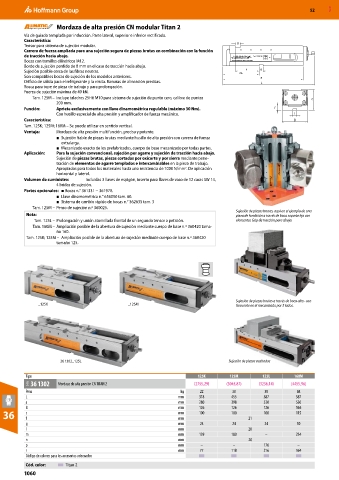

Page 1060 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Mordaza de alta presión CN modular Titan 2
Vía de guiado templada por inducción. Parte lateral, superior e inferior rectificada.
Característica:
Tensor para sistema de sujeción modular.
Carrera de fuerza ampliada para una sujeción segura de piezas brutas en combinación con la función
de tracción hacia abajo.
Bocas con tornillos cilíndricos M12.
Borde de sujeción perdido de 8 mm en el caso de tracción hacia abajo.
Sujeción posible cerca de las fibras neutras.
Son compatibles bocas de sujeción de los modelos anteriores.
Orificio de salida para el refrigerante y la viruta. Ranuras de alineación precisas.
Rosca para tope de pieza de trabajo y para prolongación.
Fuerza de sujeción máxima de 40 kN.
Tam. 125M – Incluye taladros 25H6 M10 para sistema de sujeción de punto cero, calibre de puntas
200 mm.
Función: Apriete exclusivamente con llave dinamométrica regulable (máximo 30 Nm).
Con husillo especial de alta presión y amplificador de fuerza mecánico.
Característica:
Tam. 125K; 125M; 160M – Se puede utilizar en sentido vertical.
Ventaja: Mordaza de alta presión multifunción, precisa y potente.
■ Sujeción fiable de piezas brutas mediante husillo de alta presión con carrera de fuerza
extralarga.
■ Mecanizado exacto de los prefabricados, cuerpo de base mecanizado por todas partes.
Aplicación: Para la sujeción convencional, sujeción por agarre y sujeción de tracción hacia abajo.
Sujeción de piezas brutas, piezas cortadas por oxicorte y por sierra mediante pene-
tración de elementos de agarre templados e intercambiables en la pieza de trabajo.
Apropiados para todos los materiales hasta una resistencia de 1000 N/mm . De aplicación
2
horizontal y lateral.
Volumen de suministro: Incluidas 3 llaves de espigón, inserto para llaves de vaso de 12 caras SW 14,
4 bridas de sujeción.
Partes opcionales: ■ Bocas n.° 361331 − 361970.
■ Llave dinamométrica n.° 656050 tam. 60.
■ Sistema de cambio rápido de bocas n.° 362635 tam. 3
Tam. 125M – Perno de sujeción n.º 360025.
Sujeción de piezas brutas, aquí en el ejemplo de una
Nota: pieza de fundición a través de boca soporte fija con
Tam. 125L – Prolongación y unión atornillada frontal de un segundo tensor a petición. elementos Grip de tracción para abajo.
Tam. 160M – Ampliación posible de la abertura de sujeción mediante cuerpo de base n.º 360420 tama-
ño 160.
Tam. 125K; 125M – Ampliación posible de la abertura de sujeción mediante cuerpo de base n.º 360420
tamaño 125.

Sujeción de piezas brutas a través de boca alta - uso
_125K _125M frecuente en el mecanizado por 5 lados.

36 1302_125L Sujeción de piezas acabadas

Tipo 125K 125M 125L 160M
34A 36 1302 Mordaza de alta presión CN TITAN 2 (2755,29) (3045,87) (3236,14) (4455,96)
Peso kg 22 30 38 68
L mm 318 455 587 587
a mm 280 398 530 530
B mm 126 126 126 164
36 c f mm 100 100 21 100 115
mm
g mm 24 24 24 30
l mm 20
m mm 139 180 – 234
n mm 20
p mm – – 176 –
r mm 77 118 216 164
Código de colores para los accesorios adecuados
Cód. color: Titan 2
1060
