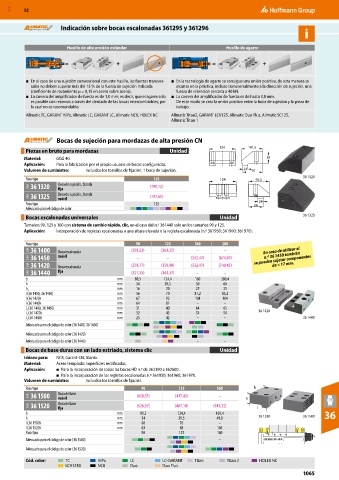

MXD 52

Indicación sobre bocas escalonadas 361295 y 361296
i

Husillo de alta presión estándar Husillo de agarre

= + = +

■ En el caso de una sujeción convencional con este husillo, las fuerzas transver- ■ En la tecnología de agarre se consigue una unión positiva; de esta manera se
sales no deben superar más del 15 % de la fuerza de sujeción indicada alcanza en la práctica, incluso transversalmente a la dirección de sujeción, una
(coeficiente de rozamiento µ = 0,15 en acero sobre acero). fuerza de retención cercana a 40 kN.
■ La carrera del amplificador de fuerza es de 1,0 mm; es decir, que el agarre solo ■ La carrera del amplificador de fuerza es de hasta 3,8 mm.
es posible con reservas a través del dentado de las bocas intercambiables, por De este modo se crea la unión positiva entre la boca de sujeción y la pieza de
lo cual no es recomendable. trabajo.
Allmatic TC, GARANT HiPo, Allmatic LC, GARANT LC, Allmatic NC8, HOLEX NC Allmatic Titan2, GARANT LCV125, Allmatic Duo Plus, Allmatic SC125,
Allmatic Titan 1

Bocas de sujeción para mordazas de alta presión CN
Piezas en bruto para mordazas Unidad
Material: GGG 40.
Aplicación: Para la fabricación por el propio usuario de bocas configuradas.
Volumen de suministro: Incluidos los tornillos de fijación, 1 boca de sujeción.
Para tipo 125 36 1320
34A 36 1320 Boca de sujeción, blanda (199,12)
fija
34A 36 1325 Boca de sujeción, blanda (197,65)
móvil
Para tipo 125
Adecuado para el código de color
Bocas escalonadas universales Unidad 36 1325
Tamaños 90, 125 y 160 con sistema de cambio rápido, clic, en el caso del n.º 361440 solo en los tamaños 90 y 125.
Aplicación: Incorporación de regletas escalonadas a una altura elevada o la regleta escalonada (n.º 361950; 361960; 361970).

Para tipo 90 125 160 200
34A 36 1400 Boca escalonada (293,52) (361,37) – – En caso de utilizar el
n.º 36 1450 también
34A 36 1450 móvil – – (532,47) (674,07) se pueden sujetar componentes
34A 36 1420 Boca escalonada (278,77) (359,90) (532,47) (740,45) de < 17 mm.
34A 36 1440 fija (321,55) (361,37) – –
b mm 89,5 124,4 160 200,4
h mm 34 39,5 50 60
mm 16 20 25 25
h 1
l (36 1400, 36 1450) mm 56 70 81,2 85,2
l (36 1420) mm 67 92 104 104
l (36 1440) mm 64 87 – –
(36 1400, 36 1450) mm 31 40 64 65
l 1 36 1420
l (36 1420) mm 32 43 54 54
1
(36 1440) mm 25 42 – – 36 1400
l 1

Adecuado para el código de color (36 1400, 36 1450)

Adecuado para el código de color (36 1420)

Adecuado para el código de color (36 1440) – –
Bocas de base duras con un lado estriado, sistema clic Unidad
Idóneo para: NC8, Garant-CN, titanio.
Material: Acero templado; superficies rectificadas.
Aplicación: ■ Para la incorporación de todas las bocas HD n.º de 362390 a 362600.
■ Para la incorporación de las regletas escalonadas n.º 361950; 361960; 361970.
Volumen de suministro: Incluidos los tornillos de fijación.
Para tipo 90 125 160 b
34A 36 1500 Boca de base (628,35) (417,42) – h
móvil
34A 36 1520 Boca de base (526,57) (407,10) (541,32) l
fija
b mm 89,5 124,4 160,4 36
h mm 34 39,5 49,8 36 1520 36 1500
l (36 1500) mm 60 76 –
l (36 1520) mm 63 88 104
Para tipo 90 125 160

Adecuado para el código de color (36 1500) –

Adecuado para el código de color (36 1520)

Cód. color: TC HiPo LC LC-GARANT Titan Titan 2 HOLEX NC
LCV125G NC8 Duo Duo Plus
1065
